Trong các công trình xây dựng, việc nối ống HDPE bằng phương pháp hàn nhiệt đối đầu đã trở thành lựa chọn phổ biến nhờ khả năng tạo mối nối chắc chắn và bền vững. Tuy nhiên, để duy trì hiệu quả sử dụng lâu dài, quy trình hàn cần được thực hiện đúng kỹ thuật, với các thông số phù hợp với đường kính, chiều dày thành ống và thiết bị thi công. Bài viết từ Tiền Phong Nam sẽ giúp bạn hiểu rõ từ khái niệm đến quy trình thực hiện phương pháp hàn nhiệt đối đầu ống HDPE.

1. Nối ống HDPE hàn nhiệt đối đầu là gì?

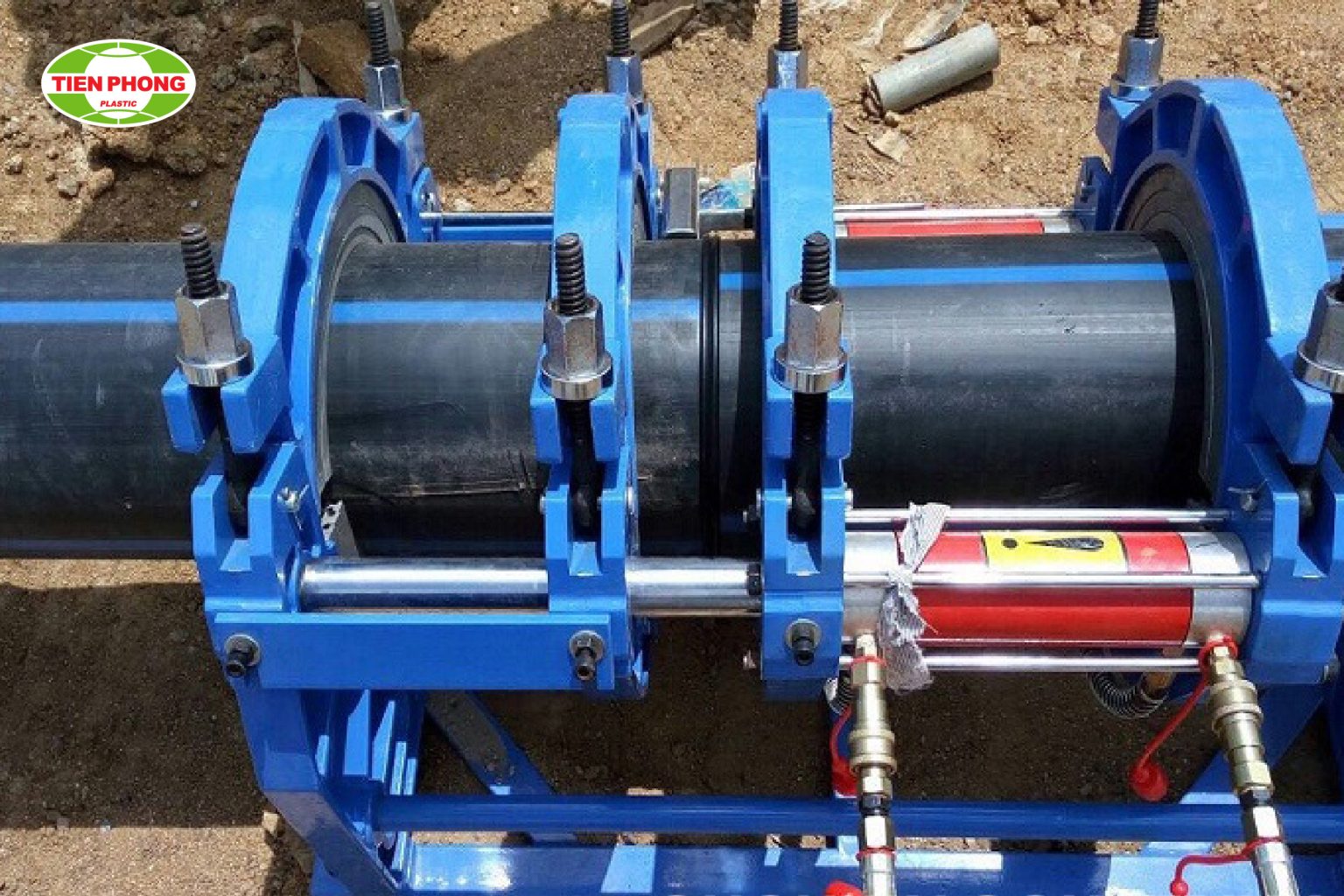

Hàn nhiệt đối đầu là kỹ thuật sử dụng nhiệt để làm nóng chảy bề mặt tiếp xúc của hai đầu ống HDPE, sau đó ghép chúng lại với nhau dưới áp lực được kiểm soát. Khi thực hiện đúng quy trình, phương pháp này có khả năng tạo mối nối đồng nhất, kín nước và đáp ứng yêu cầu chịu áp lực của hệ thống.

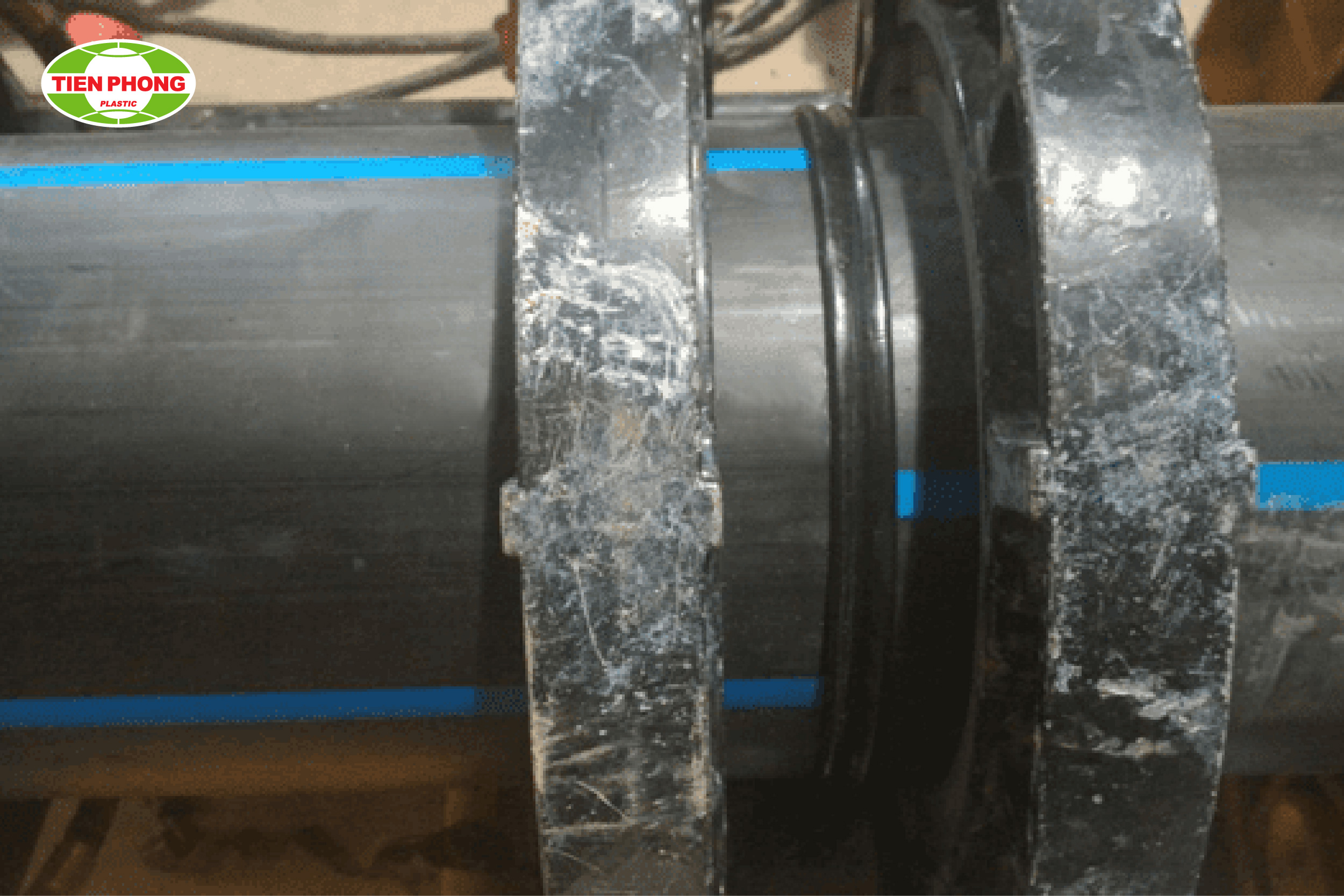

Hàn nhiệt đối đầu ống nhựa

Ưu điểm của phương pháp hàn nhiệt đối đầu:

• Mối nối có thể đạt độ bền tương đương thân ống khi hai đoạn ống tương thích và được hàn đúng nhiệt độ, áp lực, thời gian quy định.
• Giảm nguy cơ rò rỉ tại vị trí kết nối do mối hàn không sử dụng gioăng hoặc ren.
• Không cần sử dụng khớp nối khi nối thẳng hai đoạn ống có thông số phù hợp, góp phần tiết kiệm chi phí vật tư.
• Phù hợp với các tuyến ống dài, có đủ không gian để bố trí và vận hành máy hàn.

Nhược điểm cần lưu ý:

• Cần thợ được đào tạo và sử dụng máy hàn chuyên dụng phù hợp với kích thước ống.
• Đòi hỏi đủ không gian để căn chỉnh, khỏa mặt, gia nhiệt và ép hai đầu ống.
• Không thuận tiện bằng hàn điện trở tại một số vị trí chật hẹp, khu vực sửa chữa hoặc điểm đấu nối khó di chuyển đường ống.
• Vẫn cần sử dụng phụ kiện phù hợp tại vị trí chuyển hướng, chia nhánh, thay đổi đường kính hoặc kết nối với van và thiết bị.

Xem thêm: Tiêu chuẩn nghiệm thu ống HDPE: Đảm bảo an toàn hiệu quả

2. Quy trình thực hiện nối ống HDPE bằng phương pháp hàn nhiệt đối đầu

Để đạt được mối nối chất lượng, quy trình hàn nhiệt đối đầu cần tuân thủ một số bước chuẩn xác và cẩn thận. Dưới đây là các bước cơ bản:

2.1. Chuẩn bị trước khi nối ống

Trước khi tiến hành nối ống HDPE bằng phương pháp hàn nhiệt đối đầu, việc chuẩn bị kỹ lưỡng là rất quan trọng:

• Kiểm tra để bảo đảm ống HDPE không bị nứt, gãy, biến dạng hoặc hư hỏng. Ống cần đáp ứng tiêu chuẩn sản phẩm áp dụng, chẳng hạn ISO 4427-2:2019 đối với hệ thống ống PE cấp nước.
• Kiểm tra sự phù hợp giữa hai đoạn ống hoặc giữa ống và phụ kiện về vật liệu, đường kính, chiều dày thành ống và các thông số kỹ thuật liên quan.
• Kiểm tra máy hàn, khung kẹp, dao khỏa, hệ thống thủy lực, đồng hồ áp lực và đĩa gia nhiệt. Nhiệt độ thực tế trên bề mặt đĩa gia nhiệt cần được kiểm tra bằng thiết bị đo phù hợp.
• Vệ sinh sơ bộ mặt trong và mặt ngoài của hai đầu ống, loại bỏ đất cát, nước, dầu mỡ và các tạp chất có thể ảnh hưởng đến quá trình hàn.
• Đặt hai đầu ống vào khung kẹp của máy hàn, sau đó căn chỉnh để bảo đảm thẳng hàng và đồng tâm.
• Sử dụng bàn dao khỏa để gia công đồng thời hai đầu ống cho đến khi tạo ra phoi cắt liên tục và hai bề mặt đầu ống phẳng, song song.
• Sau khi khỏa, loại bỏ phoi cắt mà không chạm tay vào bề mặt đã gia công. Đưa hai đầu ống lại gần nhau để kiểm tra khe hở và độ lệch tâm.
• Đối với máy hàn thủy lực, cần xác định áp lực kéo rê của hệ thống và tính toán áp lực hàn theo bảng thông số của máy hoặc hướng dẫn kỹ thuật được phê duyệt.

2.2. Gia nhiệt bề mặt ống và ghép nối ống

Trước khi gia nhiệt, cần vệ sinh đĩa nhiệt bằng phương pháp phù hợp, không dùng vật sắc nhọn làm hỏng lớp chống dính. Hai bề mặt đầu ống đã khỏa phải sạch, khô và không bị chạm tay hoặc nhiễm bẩn.

Quá trình gia nhiệt và ghép nối được thực hiện như sau:

• Đặt đĩa gia nhiệt đã đạt nhiệt độ yêu cầu vào giữa hai đầu ống.
• Đưa hai đầu ống tiếp xúc với đĩa nhiệt dưới áp lực tạo gờ cho đến khi xuất hiện gờ nóng chảy có kích thước theo quy định.
• Giảm áp lực xuống mức ủ nhiệt và duy trì trong thời gian quy định để nhiệt truyền đều qua chiều dày thành ống.
• Khi kết thúc thời gian ủ nhiệt, tách hai đầu ống khỏi đĩa nhiệt và lấy đĩa ra trong giới hạn thời gian chuyển tiếp cho phép.
• Đưa hai đầu ống nóng chảy lại gần nhau một cách êm, không để va đập, sau đó tăng dần đến áp lực hàn quy định.
• Giữ ổn định áp lực hàn trong suốt thời gian làm nguội.

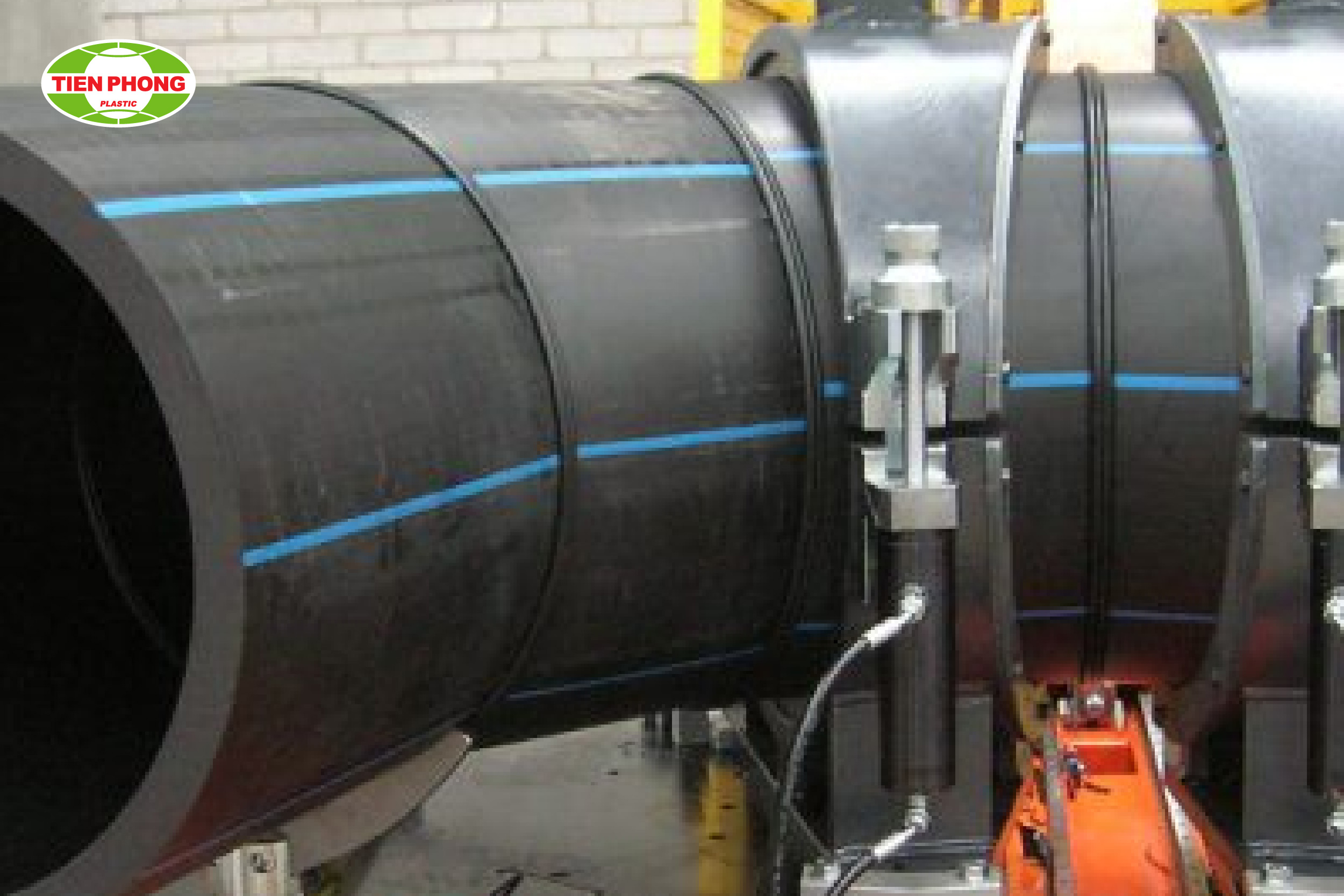

Gia nhiệt bề mặt ống

Không nên áp dụng một mức nhiệt độ, áp lực hoặc thời gian cố định cho mọi kích thước ống. Các thông số này phải được xác định theo bảng hướng dẫn tương ứng với đường kính, chiều dày thành ống, loại vật liệu và máy hàn. Áp lực quá lớn có thể đẩy phần nhựa nóng chảy ra khỏi vùng nối, trong khi thời gian gia nhiệt không phù hợp có thể làm mối hàn không đạt chất lượng.

2.3. Làm nguội và kiểm tra mối nối ống HDPE hàn nhiệt đối đầu

Sau khi mối nối đã được ghép lại, cần giữ mối nối ở vị trí ổn định cho đến khi nguội. Trong giai đoạn này, không nên di chuyển ống để tránh ảnh hưởng đến độ bền mối nối. Bên cạnh đó, mối nối cần được giữ trong khoảng thời gian nhất định để nguội dần, đảm bảo độ bền và độ kín của mối nối.

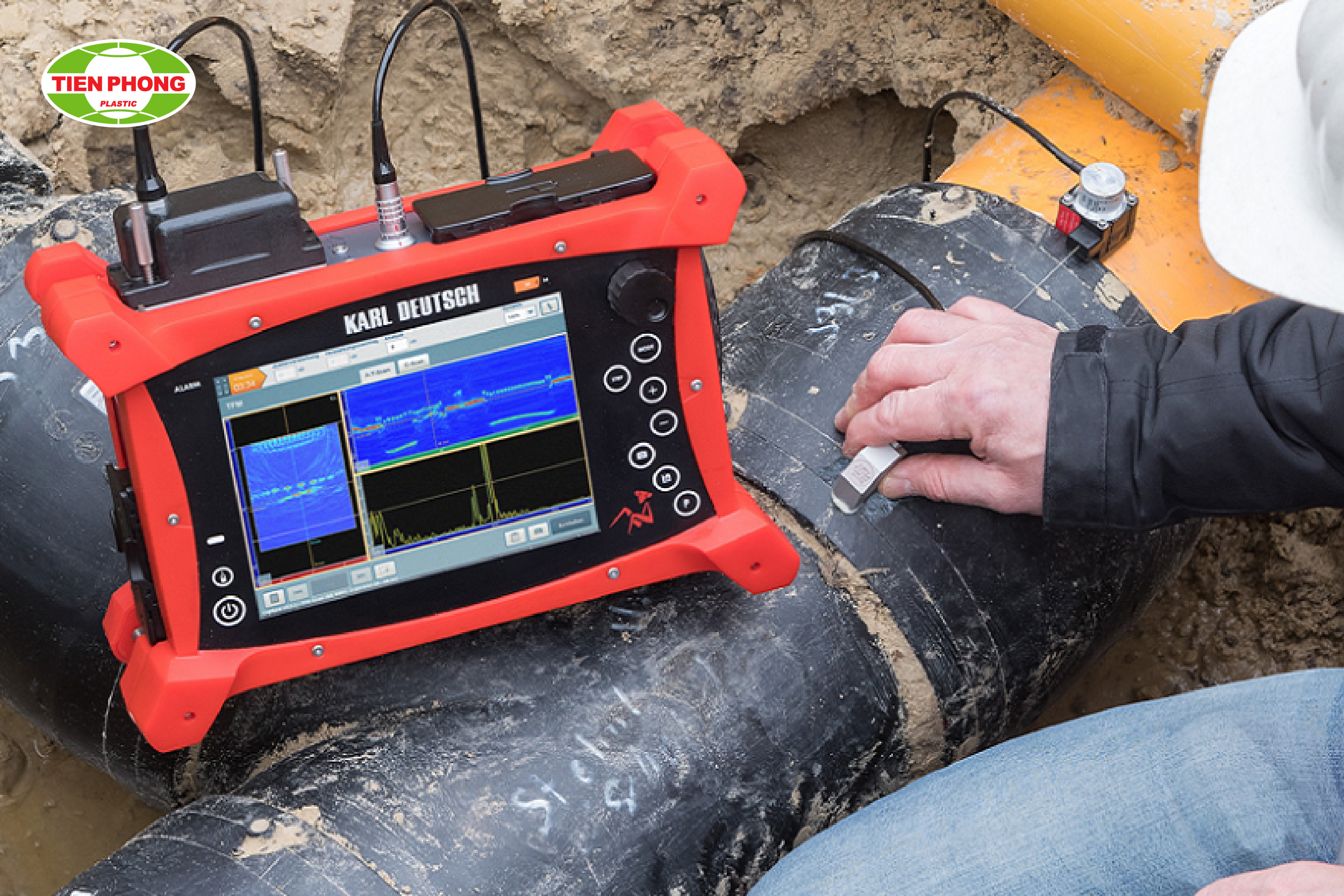

Kiểm tra mối nối sau khi hàn

Sau khi hết thời gian làm nguội, tiến hành tháo ống khỏi máy và kiểm tra ngoại quan mối hàn. Một số nội dung cần quan sát gồm:

• Gờ hàn kép phải liên tục quanh toàn bộ chu vi ống.
• Hai gờ hàn tương đối đồng đều và cân đối.
• Hai đoạn ống được căn chỉnh đúng tâm trong giới hạn của quy trình áp dụng.
• Mối hàn không xuất hiện vết nứt, rỗ, tạp chất hoặc dấu hiệu nóng chảy không đồng đều.
• Rãnh giữa hai gờ hàn không quá sâu hoặc có hình dạng bất thường.

Kiểm tra ngoại quan là bước đánh giá ban đầu, không thể thay thế hoàn toàn các phương pháp kiểm tra chất lượng khác. Tùy theo yêu cầu của công trình, đơn vị thi công có thể phải lưu lại thông số máy hàn, kiểm tra mẫu hoặc thực hiện các phương pháp đánh giá bổ sung.

Việc thử áp cần được tiến hành sau khi các mối hàn đã đủ thời gian làm nguội, đường ống được lắp đặt hoàn chỉnh và các điểm chặn, neo giữ đáp ứng yêu cầu thiết kế. Thử áp là bước kiểm tra độ kín và khả năng chịu áp của toàn bộ đoạn ống, không chỉ riêng một mối hàn.

Xem thêm video về hàn nối ống nhựa HDPE Tiền Phong ngay tại đây.

3. Lưu ý quan trọng khi thực hiện nối ống HDPE hàn nhiệt đối đầu

Để đạt được hiệu quả từ phương pháp hàn nhiệt đối đầu, cần lưu ý những yếu tố sau:

Điều kiện môi trường:

• Thực hiện hàn trong phạm vi điều kiện môi trường được quy định bởi hướng dẫn kỹ thuật và nhà sản xuất thiết bị.
• Che chắn khu vực làm việc khi có mưa, gió, bụi hoặc nhiệt độ môi trường bất lợi.
• Bảo đảm hai đầu ống, đĩa gia nhiệt và khu vực hàn luôn sạch, khô.
• Có thể bịt các đầu ống đang mở để hạn chế luồng khí đi qua bên trong làm nguội không đều bề mặt nóng chảy.

Bảo dưỡng và kiểm tra thiết bị:

• Vệ sinh đĩa gia nhiệt thường xuyên bằng dụng cụ phù hợp, không cạo bề mặt chống dính bằng vật sắc hoặc kim loại.
• Kiểm tra nhiệt độ thực tế của bề mặt đĩa gia nhiệt, không chỉ căn cứ vào giá trị hiển thị trên bộ điều khiển.
• Kiểm tra dao khỏa, khung kẹp, hệ thống thủy lực, đồng hồ áp lực, nguồn điện và tình trạng hiệu chuẩn của máy.
• Bảo dưỡng thiết bị định kỳ để bảo đảm máy hàn hoạt động ổn định.

Yêu cầu trong quá trình thi công:

• Người thực hiện cần được đào tạo về thiết bị và quy trình hàn áp dụng.
• Không chạm tay vào bề mặt đầu ống sau khi khỏa hoặc khi bề mặt đã nóng chảy.
• Không kéo dài thời gian chuyển tiếp quá giới hạn cho phép.
• Không dùng áp lực quá lớn hoặc ép hai đầu ống va mạnh vào nhau.
• Không tháo kẹp, kéo, uốn hoặc di chuyển đường ống trước khi hết thời gian làm nguội.
• Nên ghi lại các thông số quan trọng của từng mối hàn để phục vụ kiểm tra và nghiệm thu khi cần thiết.

Xem thêm: Lưu ý những điều không nên làm khi hàn ống HDPE Tiền Phong

Như vậy, nối ống HDPE hàn nhiệt đối đầu là một phương pháp hiệu quả và đáng tin cậy khi được thực hiện đúng quy trình và kỹ thuật. Điều này không chỉ giúp đảm bảo chất lượng hệ thống mà còn tối ưu hóa chi phí và thời gian thi công. Nếu bạn cần hỗ trợ hoặc tư vấn thêm về các loại ống HDPE và phương pháp thi công, hãy liên hệ ngay với Công ty cổ phần Nhựa Thiếu niên Tiền Phong phía Nam – Tiền Phong Nam để được tư vấn và hỗ trợ tận tình nhất!
