Trong thiết kế trạm bơm nước, không nên xem toàn bộ đường ống là một hệ thống giống nhau. Hai tuyến quan trọng nhất là tuyến ống hút và tuyến ống đẩy, mỗi tuyến có điều kiện làm việc khác nhau nên cách chọn ống cũng khác nhau.
Tuyến ống hút là đoạn nối từ nguồn nước đến máy bơm. Đây là đoạn cần đảm bảo dòng nước đi vào bơm ổn định, không bị hở khí, không bị nghẹt cục bộ và không tạo tổn thất quá lớn trước cửa hút. Nếu tuyến hút bị thiết kế sai, máy bơm có thể bị hụt nước, rung mạnh, phát tiếng ồn hoặc giảm hiệu suất vận hành. Trong nhiều trường hợp, sự cố không nằm ở bản thân máy bơm mà đến từ đường hút quá nhỏ, quá dài hoặc có quá nhiều đoạn co gấp.
Với các trạm bơm có công suất lớn, tuyến ống đẩy thường nên ưu tiên vật liệu có khả năng chịu áp lực và chịu va đập tốt như HDPE. Trong khi đó, các đoạn ống nội bộ, đoạn nhánh phụ hoặc tuyến thoát nước áp lực thấp có thể cân nhắc PVC-U nếu phù hợp với điều kiện vận hành thực tế. Hãy cùng Tiền Phong Nam tìm hiểu kỹ hơn về vai trò trạm bơm nước trên thực tế nhé.
Đường Kính Ống Ảnh Hưởng Như Thế Nào Đến Hiệu Suất Trạm Bơm Nước?
Đường kính ống trong trạm bơm nước
Đường kính ống là yếu tố ảnh hưởng trực tiếp đến lưu lượng, vận tốc dòng chảy và tổn thất áp lực trong hệ thống. Một sai lầm thường gặp là chọn đường kính ống theo kích thước đầu bơm mà không tính toán chiều dài tuyến, lưu lượng thực tế và số lượng phụ kiện trên đường ống.
Nếu đường kính ống quá nhỏ, vận tốc nước trong ống sẽ tăng cao, kéo theo tổn thất áp lực lớn hơn. Khi đó, máy bơm phải làm việc nặng hơn để duy trì lưu lượng mong muốn. Về lâu dài, điều này có thể làm tăng điện năng tiêu thụ, giảm hiệu suất và rút ngắn tuổi thọ thiết bị.
Ngược lại, nếu chọn đường kính ống quá lớn so với nhu cầu thực tế, chi phí vật tư và thi công sẽ tăng lên không cần thiết. Đường ống quá lớn cũng có thể khiến vận tốc dòng chảy quá thấp, làm cặn lắng dễ tích tụ hơn ở một số tuyến vận hành không liên tục.
Vì vậy, khi chọn ống cho trạm bơm nước, cần cân bằng giữa lưu lượng yêu cầu, chiều dài tuyến ống, cột áp bơm và chi phí đầu tư. Với tuyến trục chính, đường kính ống cần đủ lớn để giảm tổn thất áp lực. Với các tuyến nhánh, kích thước ống có thể giảm dần theo lưu lượng thực tế, nhưng không nên giảm đột ngột hoặc thay đổi kích thước tùy tiện.
Vai Trò Của Phụ Kiện Và Van Trong Hệ Thống Đường Ống Trạm Bơm
Một hệ thống trạm bơm không chỉ gồm máy bơm và đường ống thẳng. Các phụ kiện như co, tê, măng sông, mặt bích, van một chiều, van khóa, van xả khí và đồng hồ áp suất đều ảnh hưởng đến khả năng vận hành của toàn hệ thống.
Van một chiều thường được lắp trên tuyến đẩy để ngăn nước chảy ngược về máy bơm khi bơm ngừng hoạt động. Nếu thiếu van một chiều hoặc van hoạt động không tốt, dòng nước hồi ngược có thể gây va đập áp lực, làm rung đường ống và tăng nguy cơ thủy kích.
Van khóa giúp cô lập từng đoạn tuyến khi cần bảo trì, thay thế thiết bị hoặc xử lý sự cố. Với trạm bơm quy mô lớn, việc bố trí van khóa hợp lý giúp giảm thời gian dừng hệ thống và hạn chế ảnh hưởng đến toàn bộ mạng lưới cấp nước.
Van xả khí cũng là chi tiết cần được quan tâm, đặc biệt ở những tuyến ống dài, có địa hình thay đổi cao độ hoặc có điểm cao cục bộ. Khí tích tụ trong đường ống có thể làm giảm tiết diện dòng chảy, gây dao động áp lực và khiến hệ thống vận hành kém ổn định.
Các phụ kiện cần được chọn đồng bộ với vật liệu ống và cấp áp lực của tuyến. Nếu dùng ống HDPE, phương pháp kết nối và phụ kiện phải phù hợp với HDPE. Nếu dùng ống PVC-U, các phụ kiện PVC-U cũng cần tương thích về đường kính, kiểu nối và điều kiện làm việc. Việc kết hợp phụ kiện không đồng bộ có thể làm mối nối trở thành điểm yếu của toàn hệ thống.
Cần Tính Đến Hiện Tượng Thủy Kích Khi Thiết Kế Đường Ống
Thủy kích là hiện tượng áp lực tăng đột ngột trong đường ống khi dòng nước bị thay đổi vận tốc quá nhanh, thường xảy ra khi máy bơm dừng đột ngột, van đóng mở quá nhanh hoặc hệ thống có sự thay đổi lưu lượng bất thường. Đây là một trong những nguyên nhân có thể làm nứt ống, bung mối nối hoặc gây rung lắc mạnh trong trạm bơm.
Trong các hệ thống có tuyến ống dài, áp lực cao hoặc lưu lượng lớn, thủy kích cần được tính đến ngay từ giai đoạn thiết kế. Việc chọn ống có cấp PN quá sát với áp lực vận hành bình thường có thể khiến hệ thống không còn đủ biên an toàn khi áp lực tăng đột ngột.
Để hạn chế rủi ro, tuyến ống gần máy bơm thường cần được chọn với cấp áp lực cao hơn, đồng thời bố trí van một chiều, van xả khí, khớp nối mềm hoặc thiết bị giảm chấn nếu cần. Ngoài ra, quy trình vận hành cũng rất quan trọng: không nên đóng mở van đột ngột trên các tuyến có áp lực lớn, đặc biệt khi bơm đang hoạt động ở công suất cao.
Với trạm bơm cấp nước sinh hoạt, tưới tiêu hoặc thoát nước công suất lớn, việc dự phòng biên áp lực không chỉ giúp bảo vệ đường ống mà còn giúp tăng độ ổn định cho toàn bộ thiết bị đi kèm.
Lưu Ý Khi Lắp Đặt Đường Ống Chôn Ngầm Cho Trạm Bơm

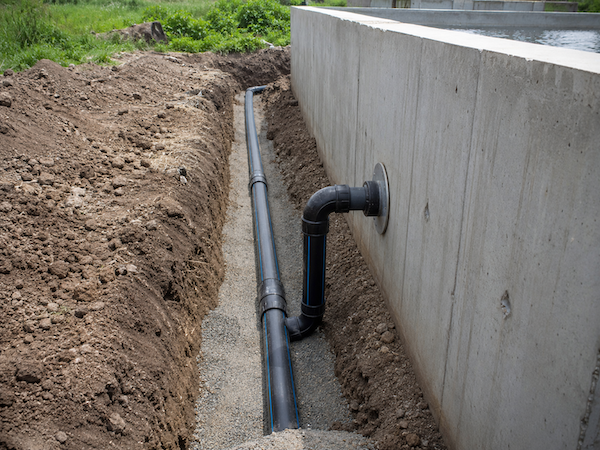

Lưu ý khi lắp đặt đường ống chôn ngầm cho trạm bơm
Nhiều tuyến ống trong hệ thống trạm bơm được lắp đặt chôn ngầm, đặc biệt là các tuyến dẫn nước từ nguồn, tuyến cấp ra mạng lưới phân phối hoặc tuyến phục vụ tưới tiêu. Với các tuyến này, vật liệu ống và kỹ thuật chôn lấp cần được kiểm soát kỹ để tránh sự cố về sau.
Trước khi đặt ống, rãnh đào cần được xử lý ổn định, loại bỏ đá sắc, vật cứng hoặc các điểm có thể gây tác động trực tiếp lên thân ống. Lớp đệm bên dưới cần đủ phẳng để ống không bị võng hoặc chịu lực tập trung tại một điểm. Sau khi đặt ống, quá trình lấp đất nên được thực hiện theo từng lớp, tránh đổ trực tiếp đá lớn hoặc vật liệu nặng lên đường ống.
Với ống HDPE, khả năng chịu biến dạng và thích ứng với địa hình là một lợi thế khi thi công chôn ngầm. Tuy nhiên, điều đó không có nghĩa là có thể bỏ qua yêu cầu nền đặt ống và lớp lắp bảo vệ. Nếu thi công cẩu thả, đường ống vẫn có thể bị biến dạng, lệch tuyến hoặc ảnh hưởng đến mối nối.
Với ống PVC-U, cần đặc biệt chú ý đến nền đỡ và tải trọng bên trên vì vật liệu này có độ cứng cao hơn nhưng kém linh hoạt hơn HDPE. Các tuyến PVC-U chôn ngầm cần tránh bị tác động bởi lún nền, tải trọng xe hoặc va đập cơ học trong quá trình thi công.
Thử Áp Và Vận Hành Thử Trước Khi Đưa Trạm Bơm Vào Sử Dụng
Sau khi hoàn tất lắp đặt, thử áp là bước không nên bỏ qua. Đây là cách kiểm tra xem hệ thống đường ống, mối nối, phụ kiện và van có đáp ứng được điều kiện làm việc thực tế hay không.
Quá trình thử áp giúp phát hiện sớm các vị trí rò rỉ, mối nối chưa kín, phụ kiện lắp sai hoặc đoạn ống có dấu hiệu bất thường. Nếu bỏ qua bước này, sự cố có thể chỉ xuất hiện khi trạm bơm đã vận hành chính thức, lúc đó việc sửa chữa sẽ tốn nhiều thời gian và chi phí hơn.
Ngoài thử áp, cần vận hành thử toàn bộ hệ thống để kiểm tra lưu lượng, áp suất, độ rung, tiếng ồn, hoạt động của van một chiều, van khóa và đồng hồ áp. Nếu phát hiện áp suất dao động lớn, máy bơm rung mạnh hoặc nước cấp không ổn định, cần kiểm tra lại cả máy bơm lẫn đường ống thay vì chỉ xử lý riêng thiết bị bơm.
Với các công trình lớn, nên lập hồ sơ hoàn công đường ống, ghi rõ vật liệu sử dụng, cấp PN, đường kính từng tuyến, vị trí van, vị trí mối nối quan trọng và kết quả thử áp. Hồ sơ này rất hữu ích cho quá trình bảo trì, nâng cấp hoặc xử lý sự cố về sau.
Bảo Trì Đường Ống Trong Trạm Bơm Nước
Đường ống trong trạm bơm cần được kiểm tra định kỳ để đảm bảo hệ thống luôn vận hành ổn định. Những dấu hiệu như áp lực giảm bất thường, lưu lượng yếu, máy bơm phát tiếng ồn, rung mạnh hoặc khu vực quanh ống bị ẩm cần được kiểm tra sớm.
Các vị trí cần quan sát thường xuyên gồm đoạn gần đầu hút, đầu đẩy, van một chiều, khớp nối, mặt bích, co chuyển hướng và các điểm đấu nối với thiết bị. Đây là những khu vực chịu tác động áp lực, rung động hoặc thay đổi dòng chảy nhiều hơn so với các đoạn ống thẳng.
Ngoài ra, với hệ thống bơm nước từ ao hồ, kênh mương hoặc nguồn nước có nhiều cặn, cần kiểm tra đầu hút, lưới lọc và tuyến ống hút định kỳ. Nếu cặn bẩn tích tụ, hiệu suất bơm sẽ giảm và đường ống có thể bị nghẹt cục bộ.
Bảo trì đường ống không chỉ giúp phát hiện sớm sự cố mà còn kéo dài tuổi thọ cho máy bơm. Một đường ống được thiết kế đúng và bảo trì tốt sẽ giúp máy bơm làm việc nhẹ hơn, ổn định hơn và tiết kiệm chi phí vận hành lâu dài.
Một trạm bơm nước vận hành hiệu quả cần sự đồng bộ giữa máy bơm, đường ống, phụ kiện, van và phương án lắp đặt thực tế. Trong đó, đường ống không chỉ là bộ phận dẫn nước mà còn quyết định trực tiếp đến áp lực, lưu lượng, độ ổn định và tuổi thọ của toàn hệ thống.
Việc lựa chọn HDPE hay PVC-U cần dựa trên vị trí sử dụng, áp lực làm việc, điều kiện lắp đặt và yêu cầu vận hành. HDPE phù hợp với tuyến chính, tuyến chôn ngầm dài, khu vực địa hình phức tạp hoặc nơi cần độ bền cơ học cao. PVC-U phù hợp với các tuyến nhánh, hệ thống thoát nước áp lực thấp hoặc các đoạn nội bộ cần thi công nhanh, ổn định và đồng bộ phụ kiện.
Để hạn chế rủi ro, chủ đầu tư và đơn vị thi công cần đọc đúng thông số PN, DN, vật liệu ống, đồng thời tính đến tổn thất áp lực, thủy kích, độ kín mối nối và yêu cầu thử áp trước khi vận hành. Nếu bạn đang thiết kế, cải tạo hoặc nâng cấp trạm bơm nước cho công trình dân dụng, nông nghiệp, hạ tầng hoặc khu công nghiệp, có thể tham khảo các dòng ống HDPE, PVC-U và phụ kiện đồng bộ từ Tiền Phong Nam để lựa chọn giải pháp phù hợp với điều kiện thực tế.
