Trong hệ thống PCCC nhà cao tầng, đường ống là hạng mục giữ vai trò đặc biệt quan trọng vì đây là tuyến dẫn nước chữa cháy đến các đầu phun sprinkler, họng nước, van điều khiển và các khu vực cần bảo vệ. Khác với hệ thống cấp nước thông thường, đường ống PCCC phải luôn ở trạng thái sẵn sàng, chịu được áp lực thiết kế và vận hành ổn định khi có sự cố cháy xảy ra.
Trước đây, ống thép là vật liệu được sử dụng phổ biến trong hệ thống PCCC nhờ độ bền cơ học cao và khả năng chịu điều kiện khắc nghiệt. Tuy nhiên, trong một số hạng mục sprinkler phù hợp, ống CPVC chuyên dụng cho PCCC đang được nhiều công trình quan tâm nhờ trọng lượng nhẹ, thi công nhanh, hạn chế ăn mòn và phù hợp với các khu vực nguy cơ cháy thấp theo phạm vi tiêu chuẩn cho phép.
Trong bài viết dưới đây, Tiền Phong Nam sẽ cùng bạn tìm hiểu các tiêu chuẩn đường ống quan trọng trong hệ thống PCCC nhà cao tầng, đặc biệt là vai trò, phạm vi ứng dụng và những lưu ý khi lựa chọn ống CPVC cho hệ thống sprinkler tự động.
Vì sao đường ống quan trọng trong hệ thống PCCC nhà cao tầng?

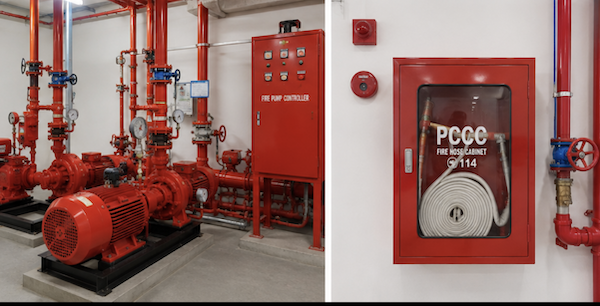

Vì sao đường ống quan trọng trong hệ thống PCCC nhà cao tầng?
Nhà cao tầng có mật độ người sử dụng lớn, nhiều tầng kỹ thuật, nhiều không gian chức năng và yêu cầu thoát nạn phức tạp hơn công trình thấp tầng. Vì vậy, hệ thống PCCC không chỉ cần thiết bị báo cháy, máy bơm chữa cháy hay đầu phun sprinkler đạt chuẩn, mà còn cần mạng lưới đường ống được thiết kế đúng ngay từ đầu.
Đường ống PCCC có nhiệm vụ dẫn nước từ bể chứa, trạm bơm hoặc hệ thống cấp nước chữa cháy đến từng khu vực trong công trình. Nếu đường ống chọn sai vật liệu, sai đường kính, sai cấp áp lực hoặc thi công không đúng kỹ thuật, hệ thống có thể gặp rủi ro rò rỉ, tụt áp, tắc nghẽn, không đủ lưu lượng hoặc không kích hoạt hiệu quả khi xảy ra cháy.
Đặc biệt với hệ thống sprinkler tự động, đường ống thường được lắp đặt trên trần kỹ thuật, hành lang, phòng khách sạn, văn phòng hoặc các khu vực sử dụng thường xuyên. Điều này đòi hỏi vật liệu ống không chỉ đáp ứng tiêu chuẩn kỹ thuật mà còn phải phù hợp với điều kiện thi công, bảo trì và nghiệm thu của từng công trình.
Các loại đường ống thường dùng trong hệ thống PCCC
Trong hệ thống PCCC nhà cao tầng, đường ống có thể được chia thành nhiều nhóm tùy theo chức năng. Tuyến ống chính thường kết nối từ bơm chữa cháy đến trục đứng hoặc các khu vực phân phối lớn. Tuyến ống nhánh sẽ đưa nước đến từng tầng, từng khu vực hoặc từng đầu phun sprinkler.
Ống thép vẫn là vật liệu phổ biến ở nhiều tuyến chính, khu vực áp lực cao, phòng bơm, tầng hầm, bãi xe, khu kỹ thuật hoặc những khu vực có yêu cầu chịu lực và chịu nhiệt nghiêm ngặt. Trong khi đó, ống CPVC chuyên dụng cho PCCC có thể được cân nhắc cho một số tuyến sprinkler ống ướt tại khu vực có mức độ nguy hiểm cháy thấp, nếu sản phẩm đáp ứng tiêu chuẩn và được chấp thuận trong hồ sơ thiết kế.
Điều quan trọng là không nên xem một loại ống là giải pháp thay thế toàn bộ hệ thống. Với nhà cao tầng, phương án đường ống thường là sự kết hợp giữa nhiều vật liệu, tùy theo khu vực lắp đặt, cấp nguy hiểm cháy, áp lực vận hành và yêu cầu thẩm duyệt.
Ống CPVC cho PCCC khác gì ống CPVC thông thường?
Một điểm rất dễ gây nhầm lẫn là không phải mọi loại ống CPVC đều có thể dùng cho hệ thống PCCC. Ống CPVC dùng cho sprinkler là dòng sản phẩm chuyên dụng, được thiết kế, thử nghiệm và chứng nhận cho ứng dụng chữa cháy tự động. Loại ống này khác với ống CPVC hoặc ống nhựa dùng cho cấp nước nóng lạnh dân dụng thông thường.
Ống CPVC sprinkler thường có màu nhận diện riêng, phổ biến là cam hoặc đỏ tùy hệ sản phẩm, để phân biệt với các loại ống cấp nước thông thường. Bên cạnh màu sắc, yếu tố quan trọng hơn là hồ sơ chứng nhận và tiêu chuẩn áp dụng. Ống, phụ kiện và keo dán dùng cho hệ thống sprinkler phải là bộ sản phẩm đồng bộ, có chứng nhận phù hợp với ứng dụng PCCC.
Khi lựa chọn ống CPVC cho hệ thống PCCC nhà cao tầng, đơn vị thiết kế và thi công cần kiểm tra rõ chứng nhận sản phẩm, tiêu chuẩn kỹ thuật, phạm vi sử dụng, hướng dẫn lắp đặt và điều kiện nghiệm thu. Không nên thay thế bằng ống CPVC dân dụng hoặc phụ kiện không đồng bộ, vì điều này có thể làm mất khả năng đáp ứng yêu cầu kỹ thuật của toàn hệ thống.
Phạm vi sử dụng của ống CPVC trong hệ thống sprinkler
Ống CPVC chuyên dụng cho PCCC có thể mang lại nhiều lợi ích trong thi công, nhưng phạm vi sử dụng cần được hiểu đúng. Loại ống này thường được áp dụng cho hệ thống sprinkler ống ướt tại các khu vực nguy cơ cháy thấp, chẳng hạn như văn phòng, khách sạn, căn hộ, bệnh viện, trường học hoặc các không gian sử dụng thông thường, tùy theo tiêu chuẩn và chứng nhận của từng hệ sản phẩm.
Ngược lại, CPVC không nên được hiểu là vật liệu thay thế toàn bộ ống thép trong mọi khu vực của nhà cao tầng. Những khu vực như bãi đỗ xe, phòng kỹ thuật, kho chứa vật liệu dễ cháy, khu vực nguy cơ cháy cao hoặc không gian có điều kiện đặc biệt thường vẫn cần sử dụng vật liệu và cấu hình đường ống theo yêu cầu riêng của thiết kế PCCC.
Vì vậy, trong một công trình thực tế, hệ thống PCCC có thể kết hợp ống thép ở tuyến chính, phòng bơm, tầng hầm hoặc khu vực nguy cơ cao, đồng thời dùng CPVC cho một số tuyến sprinkler phù hợp. Cách lựa chọn này cần được thể hiện rõ trong hồ sơ thiết kế và được cơ quan có thẩm quyền xem xét trước khi thi công.
Tiêu chuẩn cần quan tâm khi chọn ống PCCC nhà cao tầng
Tiêu chuẩn cần quan tâm khi chọn ống PCCC nhà cao tầng
Khi chọn đường ống cho hệ thống PCCC nhà cao tầng, cần quan tâm đồng thời đến tiêu chuẩn sản phẩm, tiêu chuẩn thiết kế, tiêu chuẩn lắp đặt và yêu cầu pháp lý tại Việt Nam. Với ống CPVC dùng cho sprinkler tự động, bộ tiêu chuẩn TCVN 12653 hiện hành là cơ sở quan trọng để xem xét yêu cầu kỹ thuật và phương pháp thử đối với ống, phụ tùng đường ống CPVC.
Ngoài ra, hệ thống chữa cháy tự động bằng nước, bọt cần được thiết kế và lắp đặt theo tiêu chuẩn liên quan như TCVN 7336 hiện hành. Với các công trình tham chiếu tiêu chuẩn quốc tế, NFPA 13 cũng thường được sử dụng để xác định nguyên tắc thiết kế, phân loại nguy cơ cháy, bố trí đầu phun và phạm vi ứng dụng vật liệu.
Tuy nhiên, việc viện dẫn tiêu chuẩn quốc tế không thay thế cho yêu cầu pháp lý tại Việt Nam. Hồ sơ thiết kế PCCC của công trình vẫn cần được thẩm duyệt, thi công đúng hồ sơ được duyệt và nghiệm thu theo quy định trước khi đưa vào sử dụng.
Yêu cầu về phụ kiện và keo dán trong hệ thống CPVC PCCC
Khi sử dụng ống CPVC cho sprinkler, phụ kiện và keo dán phải là thành phần đồng bộ của hệ thống. Đây là điểm rất quan trọng vì mối nối là vị trí quyết định độ kín và khả năng chịu áp của tuyến ống. Nếu dùng ống đạt chuẩn nhưng phụ kiện hoặc keo dán không đúng loại, toàn bộ hệ thống có thể không còn đáp ứng yêu cầu kỹ thuật.
Phụ kiện CPVC cho PCCC cần tương thích về vật liệu, kích thước, cấp áp lực và chứng nhận sử dụng. Keo dán cũng phải là loại chuyên dụng cho CPVC sprinkler, được thi công theo đúng hướng dẫn của nhà sản xuất, bao gồm yêu cầu làm sạch bề mặt, lượng keo, thao tác lắp và thời gian lưu hóa trước khi thử áp.
Trong thực tế, nhiều lỗi rò rỉ sau thi công xuất phát từ việc xử lý mối nối không đúng. Ví dụ, bề mặt ống chưa được làm sạch, dùng sai loại keo, xoay ống quá nhiều sau khi ghép nối hoặc thử áp khi mối nối chưa đủ thời gian lưu hóa. Những lỗi này cần được kiểm soát chặt ngay từ giai đoạn thi công.
Lưu ý khi thiết kế đường ống sprinkler trong nhà cao tầng
Thiết kế đường ống sprinkler cần đảm bảo đủ lưu lượng và áp lực nước đến các đầu phun theo kịch bản cháy được tính toán. Đường kính ống không nên chọn theo cảm tính mà cần dựa trên tính toán thủy lực, chiều dài tuyến, số lượng đầu phun, tổn thất áp lực và đặc điểm từng khu vực bảo vệ.
Với nhà cao tầng, yếu tố chiều cao công trình ảnh hưởng lớn đến áp lực hệ thống. Các tuyến trục đứng, tuyến phân phối tầng và tuyến nhánh cần được phân chia hợp lý, có van kiểm soát, đồng hồ áp, van xả khí hoặc các thiết bị phụ trợ phù hợp theo thiết kế. Nếu bố trí không hợp lý, hệ thống có thể thiếu áp tại tầng cao hoặc khó kiểm soát khi cần bảo trì từng khu vực.
Đối với CPVC, cần chú ý thêm điều kiện lắp đặt như khoảng cách giá đỡ, vị trí xuyên tường, bảo vệ khỏi va đập cơ học, khoảng cách với nguồn nhiệt và yêu cầu che chắn nếu lắp trong khu vực có nguy cơ tác động từ bên ngoài. Các điều kiện này phải tuân thủ hướng dẫn của nhà sản xuất và tiêu chuẩn áp dụng, không nên thi công theo kinh nghiệm của ống dân dụng thông thường.
Hệ thống PCCC nhà cao tầng là hạng mục kỹ thuật có yêu cầu rất cao về thiết kế, vật liệu, thi công và nghiệm thu. Trong đó, đường ống không chỉ là bộ phận dẫn nước mà còn ảnh hưởng trực tiếp đến khả năng vận hành của sprinkler, áp lực hệ thống và độ an toàn của toàn bộ công trình.
Ống CPVC chuyên dụng cho PCCC là giải pháp có thể được cân nhắc cho một số tuyến sprinkler ống ướt tại khu vực phù hợp, nhưng không thay thế toàn bộ hệ thống ống thép trong mọi điều kiện. Khi lựa chọn, cần kiểm tra rõ chứng nhận sản phẩm, tiêu chuẩn áp dụng, phạm vi sử dụng, phụ kiện đồng bộ, keo dán chuyên dụng và yêu cầu thẩm duyệt – nghiệm thu của công trình.
Nếu bạn đang cần tư vấn giải pháp ống CPVC, ống nhựa và phụ kiện đồng bộ cho hệ thống sprinkler, cấp thoát nước kỹ thuật hoặc công trình nhà cao tầng, có thể liên hệ Tiền Phong Nam để được hỗ trợ lựa chọn sản phẩm phù hợp với điều kiện thực tế và hồ sơ thiết kế.
