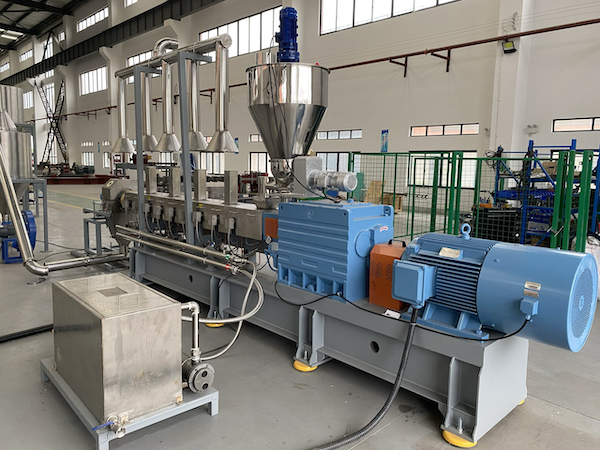

Trong ngành sản xuất ống nhựa, ép đùn là một trong những công nghệ quan trọng nhất để tạo ra các sản phẩm dạng ống có chiều dài liên tục, đường kính ổn định và độ dày thành ống được kiểm soát theo thiết kế. Quy trình ép đùn sản xuất ống nhựa không chỉ đơn giản là đưa hạt nhựa vào máy rồi tạo ra ống thành phẩm. Đó là một chuỗi công đoạn liên tục, trong đó nguyên liệu, nhiệt độ, áp suất, tốc độ trục vít, khuôn tạo hình, hệ thống định hình, làm mát, kéo ống và kiểm tra chất lượng đều phải phối hợp chính xác.
Trong bài viết dưới đây, Tiền Phong Nam sẽ cùng bạn tìm hiểu quy trình ép đùn sản xuất ống nhựa hiện đại theo nguyên lý kỹ thuật chung, từ khâu chuẩn bị nguyên liệu đến kiểm soát chất lượng thành phẩm.
Quy trình ép đùn sản xuất ống nhựa là gì?

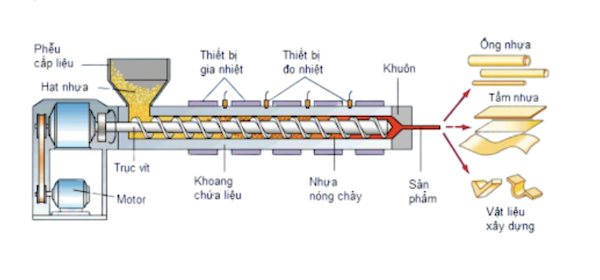

Quy trình ép đùn sản xuất ống nhựa là gì?
Ép đùn ống nhựa là quá trình gia công nhựa liên tục, trong đó nguyên liệu nhựa được đưa vào máy đùn, gia nhiệt, nhựa hóa, trộn đều và đẩy qua khuôn có hình dạng vòng để tạo thành phôi ống. Sau khi ra khỏi khuôn, phôi ống còn nóng sẽ đi qua hệ thống định hình, làm mát, kéo ổn định, in thông tin sản phẩm và cắt theo chiều dài yêu cầu.
Khác với các phương pháp tạo hình từng sản phẩm riêng lẻ, ép đùn cho phép sản xuất ống liên tục với năng suất cao. Đây là lý do công nghệ này được sử dụng rộng rãi trong sản xuất ống cấp nước, ống thoát nước, ống luồn dây điện, ống tưới tiêu, ống hạ tầng và nhiều nhóm ống kỹ thuật khác.
Về bản chất, ép đùn là quá trình kiểm soát dòng chảy của nhựa nóng chảy. Khi nhựa được đẩy qua khuôn, hình dạng tiết diện của sản phẩm sẽ được hình thành. Với ống nhựa, khuôn phải tạo được tiết diện rỗng bên trong, đồng thời kiểm soát đường kính ngoài, đường kính trong và độ dày thành ống theo thiết kế.
Những vật liệu thường được sản xuất bằng công nghệ ép đùn
Trong sản xuất ống nhựa, mỗi vật liệu có đặc tính gia công khác nhau. Vì vậy, dây chuyền, cấu hình máy đùn và thông số vận hành cần được lựa chọn phù hợp với từng loại nhựa.
Ống PVC-U thường được sản xuất từ hợp chất PVC không hóa dẻo, kết hợp với các phụ gia phù hợp để hỗ trợ quá trình gia công và ổn định tính chất sản phẩm. Với PVC-U, quá trình trộn nguyên liệu và kiểm soát nhiệt độ rất quan trọng vì vật liệu này nhạy với nhiệt hơn một số nhóm nhựa khác. Trong nhiều dây chuyền, PVC thường được gia công bằng máy đùn trục vít đôi để tăng khả năng trộn và nhựa hóa ổn định.
Ống HDPE được sản xuất từ polyethylene mật độ cao. Vật liệu này có độ dẻo dai tốt, phù hợp với nhiều tuyến ống cấp nước, tưới tiêu, chôn ngầm hoặc hạ tầng. HDPE thường được gia công bằng máy đùn trục vít đơn, trong đó hạt nhựa được gia nhiệt, nhựa hóa và đẩy qua khuôn tạo ống.
Ống PP-R thuộc nhóm polypropylene random copolymer, thường được dùng cho hệ thống nước nóng lạnh hoặc các tuyến kỹ thuật phù hợp. Với PP-R, quá trình ép đùn cần kiểm soát tốt nhiệt độ, tốc độ kéo và làm mát để đảm bảo kích thước ống ổn định, bề mặt đẹp và thành ống đồng đều.
Dù khác nhau về vật liệu, các nhóm ống này đều có điểm chung là cần quy trình ép đùn ổn định, nguyên liệu đạt yêu cầu, khuôn chính xác và kiểm soát chất lượng nghiêm ngặt.
Chuẩn bị nguyên liệu trước khi ép đùn
Công đoạn đầu tiên trong quy trình ép đùn sản xuất ống nhựa là chuẩn bị nguyên liệu. Tùy loại ống, nguyên liệu có thể là hạt nhựa, bột nhựa, compound đã phối trộn sẵn hoặc hỗn hợp nhựa với phụ gia theo công thức kỹ thuật.
Mục tiêu của bước này là đảm bảo nguyên liệu đồng nhất trước khi đưa vào máy đùn. Với một số dòng vật liệu, nguyên liệu cần được kiểm tra độ sạch, độ ẩm, màu sắc, mã lô và tính đồng nhất. Nếu nguyên liệu lẫn tạp chất, ẩm hoặc không ổn định, sản phẩm sau ép đùn có thể xuất hiện bọt khí, vết sọc, điểm đen, bề mặt kém hoặc suy giảm tính chất cơ học.
Đối với PVC-U, công đoạn phối trộn thường có vai trò rất quan trọng vì PVC cần phụ gia ổn định nhiệt, chất bôi trơn, chất hỗ trợ gia công và các thành phần phù hợp với yêu cầu sản phẩm. Với HDPE hoặc PP-R, nguyên liệu thường ở dạng hạt, có thể bổ sung hạt màu hoặc phụ gia theo yêu cầu sản xuất.
Trong nhà máy hiện đại, việc cấp liệu có thể được tự động hóa để giảm sai số thủ công, hạn chế nhiễm bẩn và kiểm soát ổn định lượng nguyên liệu đưa vào máy.
Cấp liệu vào máy đùn

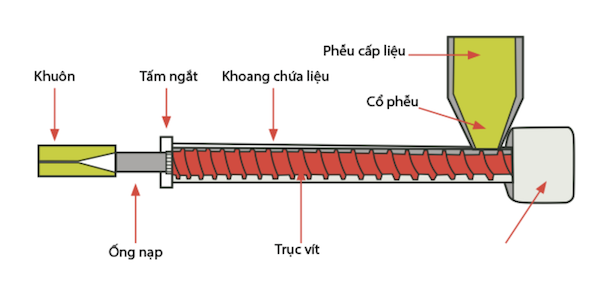

Cấp liệu vào máy đùn
Sau khi chuẩn bị, nguyên liệu được đưa vào phễu cấp liệu của máy đùn. Từ đây, nguyên liệu đi vào xi lanh máy đùn, nơi có trục vít quay liên tục để vận chuyển vật liệu về phía trước.
Trong quá trình di chuyển dọc theo trục vít, nguyên liệu chịu tác động đồng thời của nhiệt từ hệ thống gia nhiệt bên ngoài xi lanh và ma sát cơ học do trục vít tạo ra. Nhờ đó, nhựa dần mềm ra, nóng chảy, được trộn đều và tạo thành dòng nhựa nóng chảy có độ nhớt phù hợp.
Cấu tạo trục vít, tốc độ quay, chiều dài xi lanh, vùng gia nhiệt và áp suất trong máy đùn đều ảnh hưởng đến chất lượng dòng nhựa. Nếu nhựa chưa được nhựa hóa đủ, sản phẩm có thể bị bề mặt xấu hoặc lẫn hạt chưa chảy. Nếu nhiệt quá cao hoặc thời gian lưu quá lâu, một số vật liệu có thể bị suy giảm chất lượng.
Vì vậy, trong sản xuất hiện đại, thông số máy đùn cần được thiết lập theo từng vật liệu, từng đường kính ống và từng yêu cầu thành phẩm.
Nhựa hóa và đồng nhất dòng chảy
Nhựa hóa là giai đoạn chuyển nguyên liệu từ trạng thái rắn sang trạng thái nóng chảy đồng nhất. Đây là một trong những công đoạn cốt lõi quyết định chất lượng ống sau cùng.
Một dòng nhựa tốt phải có nhiệt độ ổn định, độ trộn đều và áp suất phù hợp trước khi đi vào khuôn. Nếu dòng nhựa không đồng nhất, thành ống có thể không đều, bề mặt xuất hiện vệt, độ dày dao động hoặc sản phẩm không đạt yêu cầu về cơ tính.
Với các dòng ống áp lực như HDPE cấp nước hoặc PP-R nước nóng lạnh, sự đồng nhất của dòng nhựa càng quan trọng vì sản phẩm cần chịu áp lực trong quá trình sử dụng. Thành ống không đều hoặc có khuyết tật bên trong có thể ảnh hưởng đến độ bền lâu dài.
Trong dây chuyền hiện đại, nhiệt độ các vùng trên xi lanh, áp suất đầu đùn, tốc độ trục vít và lưu lượng nguyên liệu được kiểm soát chặt để hạn chế dao động. Người vận hành cần theo dõi các thông số này liên tục, đặc biệt khi thay đổi đường kính ống, thay khuôn hoặc chuyển đổi vật liệu.
Khuôn tạo hình ống
Sau khi được nhựa hóa, dòng nhựa nóng chảy được đẩy qua khuôn tạo hình. Đối với ống nhựa, khuôn có nhiệm vụ tạo tiết diện hình vòng, giúp hình thành đường kính ngoài, đường kính trong và độ dày thành ống.
Khuôn phải được thiết kế chính xác để dòng nhựa phân bố đều quanh chu vi ống. Nếu dòng chảy trong khuôn không cân bằng, thành ống có thể bên dày bên mỏng, gây sai lệch kích thước và ảnh hưởng đến khả năng chịu áp lực.
Nhiệt độ khuôn cũng cần được kiểm soát. Nếu khuôn quá lạnh, nhựa có thể khó chảy đều hoặc bề mặt ống không đẹp. Nếu khuôn quá nóng, phôi ống sau khi ra khỏi khuôn có thể khó ổn định hình dạng trong giai đoạn định hình.
Với các sản phẩm ống nhiều lớp hoặc ống có sọc nhận diện màu, dây chuyền có thể có thêm cụm đồng đùn để đưa lớp vật liệu hoặc dải màu vào đúng vị trí. Tuy nhiên, dù là ống một lớp hay nhiều lớp, nguyên tắc chung vẫn là dòng nhựa phải ổn định và khuôn phải đảm bảo phân bố vật liệu đồng đều.
Định hình chân không sau khuôn
Khi phôi ống vừa ra khỏi khuôn, vật liệu vẫn còn nóng và chưa đủ cứng để giữ chính xác kích thước. Vì vậy, ống cần đi qua hệ thống định hình, thường là bể định hình chân không hoặc cụm định hình phù hợp với từng dây chuyền.
Trong bể định hình chân không, phôi ống được hút áp sát vào bộ định cỡ để giữ đường kính ngoài theo yêu cầu. Đồng thời, nước làm mát bắt đầu làm giảm nhiệt độ bề mặt ống, giúp ống ổn định hình dạng ban đầu.
Công đoạn này ảnh hưởng trực tiếp đến độ tròn, đường kính ngoài và độ ổn định kích thước của ống. Nếu chân không không đủ, ống có thể không đạt đường kính thiết kế. Nếu làm mát quá nhanh hoặc không đều, ống có thể bị ứng suất, cong vênh hoặc biến dạng.
Với các sản phẩm yêu cầu độ chính xác cao, định hình là công đoạn cần được kiểm soát rất kỹ. Thông số chân không, nhiệt độ nước, lưu lượng nước và vị trí bộ định cỡ đều có thể ảnh hưởng đến chất lượng thành phẩm.
Làm mát và ổn định kích thước ống
Sau định hình ban đầu, ống tiếp tục đi qua bể làm mát hoặc hệ thống phun nước để giảm nhiệt độ sâu hơn. Mục tiêu là giúp ống đạt trạng thái ổn định trước khi đi vào máy kéo, máy in và máy cắt.
Làm mát không chỉ đơn giản là hạ nhiệt sản phẩm. Quá trình này cần đủ đều và đủ thời gian để hạn chế biến dạng sau sản xuất. Nếu ống chưa nguội đủ mà đã bị kéo mạnh hoặc cắt sớm, kích thước có thể thay đổi, đầu ống biến dạng hoặc sản phẩm bị cong.
Chiều dài bể làm mát thường phụ thuộc vào vật liệu, đường kính ống, độ dày thành ống và tốc độ dây chuyền. Ống đường kính lớn hoặc thành dày cần thời gian làm mát dài hơn so với ống nhỏ. Đây là lý do dây chuyền sản xuất ống lớn thường cần hệ thống làm mát dài, ổn định và kiểm soát tốt.
Trong sản xuất hiện đại, tốc độ đùn, tốc độ kéo và khả năng làm mát phải được đồng bộ. Nếu máy kéo chạy nhanh hơn lượng nhựa đùn ra, thành ống có thể bị mỏng. Nếu kéo quá chậm, thành ống có thể dày hơn thiết kế hoặc gây biến dạng phôi.
Máy kéo ống và kiểm soát tốc độ dây chuyền
Máy kéo ống, còn gọi là haul-off, có nhiệm vụ kéo ống đi qua toàn bộ dây chuyền với tốc độ ổn định. Đây là công đoạn tưởng như đơn giản nhưng ảnh hưởng lớn đến độ dày thành ống, độ ổn định kích thước và bề mặt sản phẩm.
Máy kéo thường dùng dây đai, xích kẹp hoặc bộ kẹp chuyên dụng để giữ ống và kéo đều. Lực kéo phải đủ để di chuyển ống nhưng không được làm biến dạng sản phẩm. Với ống đường kính lớn, hệ thống kéo cần nhiều dải kẹp hơn để phân bổ lực đều quanh thân ống.
Tốc độ kéo phải được đồng bộ với tốc độ ra nhựa của máy đùn. Nếu hai thông số này lệch nhau, sản phẩm có thể không đạt độ dày thành ống theo thiết kế. Đây là lý do các dây chuyền hiện đại thường sử dụng hệ thống điều khiển tự động để giữ tốc độ ổn định và giảm sai số trong quá trình sản xuất liên tục.
In thông tin trên thân ống
Sau khi được làm mát và kéo ổn định, ống thường đi qua hệ thống in thông tin trên thân ống. Nội dung in có thể bao gồm tên sản phẩm, vật liệu, đường kính, cấp áp lực, tiêu chuẩn áp dụng, ngày sản xuất, mã lô hoặc các thông tin nhận diện cần thiết.
Công đoạn in giúp người dùng, đơn vị thi công và chủ đầu tư dễ kiểm tra sản phẩm khi nhập kho, thi công hoặc bảo trì về sau. Với các tuyến ống kỹ thuật, thông tin trên thân ống cũng hỗ trợ nhận diện đúng vật liệu, đúng kích thước và đúng cấp áp lực.
Thông tin in cần rõ, bám tốt và không gây ảnh hưởng đến chất lượng bề mặt ống. Nếu in bị mờ, sai nội dung hoặc lệch thông tin, sản phẩm có thể gây khó khăn trong quá trình quản lý lô hàng và truy xuất nguồn gốc.
Cắt ống hoặc cuộn ống thành phẩm
Tùy loại sản phẩm, ống sau khi sản xuất có thể được cắt thành cây theo chiều dài tiêu chuẩn hoặc cuộn lại thành cuộn. Ống PVC-U và PP-R thường được cắt thành cây, trong khi một số dòng HDPE đường kính nhỏ có thể được cuộn để thuận tiện vận chuyển và lắp đặt.
Máy cắt cần tạo mặt cắt phẳng, vuông góc và hạn chế bavia. Với ống yêu cầu lắp bằng gioăng, hàn nhiệt hoặc phụ kiện chuyên dụng, đầu ống cần đủ chính xác để hỗ trợ kết nối kín khi thi công.
Sau khi cắt, ống có thể được chuyển sang khu vực đóng gói, bó cây, cuộn, dán tem, kiểm tra ngoại quan và nhập kho. Với sản phẩm không đạt yêu cầu, nhà máy cần phân loại và xử lý theo quy trình kiểm soát chất lượng nội bộ.
Kiểm soát chất lượng trong quy trình sản xuất ống nhựa
Kiểm soát chất lượng trong quy trình sản xuất ống nhựa
Kiểm soát chất lượng là phần không thể tách rời của quy trình ép đùn sản xuất ống nhựa. Một dây chuyền hiện đại không chỉ cần chạy nhanh mà còn phải tạo ra sản phẩm ổn định, đúng kích thước và đáp ứng yêu cầu tiêu chuẩn.
Trong quá trình sản xuất, các thông số thường được kiểm tra gồm đường kính ngoài, độ dày thành ống, độ oval, chiều dài, khối lượng, ngoại quan bề mặt và thông tin in trên thân ống. Tùy loại ống và tiêu chuẩn áp dụng, sản phẩm còn có thể được kiểm tra thêm về khả năng chịu áp, độ bền va đập, độ bền kéo, độ bền nhiệt hoặc các chỉ tiêu chuyên biệt khác.
Với ống áp lực như HDPE cấp nước hoặc PP-R nước nóng lạnh, kiểm tra khả năng chịu áp là một bước quan trọng để đánh giá độ ổn định của sản phẩm. Với ống PVC-U cấp thoát nước, các yêu cầu về kích thước, độ bền cơ học, độ kín khi kết nối với phụ kiện và tính phù hợp với hệ thống cũng cần được kiểm soát.
Chất lượng ống không chỉ phụ thuộc vào máy móc mà còn đến từ nguyên liệu, khuôn, thông số vận hành, tay nghề kỹ thuật, quy trình kiểm tra và khả năng truy xuất lô sản xuất.
Quy trình ép đùn sản xuất ống nhựa là một chuỗi công đoạn liên tục, bắt đầu từ chuẩn bị nguyên liệu, cấp liệu, nhựa hóa, tạo hình qua khuôn, định hình chân không, làm mát, kéo ống, in thông tin, cắt hoặc cuộn thành phẩm và kiểm soát chất lượng. Mỗi công đoạn đều ảnh hưởng trực tiếp đến độ ổn định kích thước, bề mặt, khả năng chịu áp và tuổi thọ của sản phẩm.
Một sản phẩm ống nhựa đạt yêu cầu không chỉ đến từ nguyên liệu tốt, mà còn phụ thuộc vào dây chuyền ép đùn, khuôn chính xác, thông số vận hành ổn định và quy trình kiểm tra nghiêm ngặt. Nếu bạn đang cần lựa chọn ống nhựa và phụ kiện đồng bộ cho hệ thống cấp thoát nước, tưới tiêu, hạ tầng hoặc công trình kỹ thuật, có thể liên hệ Tiền Phong Nam để được tư vấn sản phẩm phù hợp với nhu cầu thực tế.
