Hầm giao thông là công trình hạ tầng có điều kiện vận hành phức tạp hơn nhiều so với đường bộ thông thường. Không gian kín, độ dốc tuyến, nước mưa chảy từ cửa hầm, nước thấm từ kết cấu, nước rửa hầm, bụi bẩn, dầu mỡ phương tiện và yêu cầu an toàn giao thông đều khiến hệ thống thoát nước trong hầm cần được thiết kế rất cẩn trọng. Trong đó, ống thoát nước cho hầm giao thông là một phần quan trọng của toàn bộ giải pháp thoát nước. Đường ống không chỉ có nhiệm vụ dẫn nước ra khỏi lòng hầm mà còn góp phần hạn chế ngập úng, bảo vệ kết cấu, giảm nguy cơ trơn trượt và duy trì điều kiện khai thác an toàn cho phương tiện.
Nếu chọn sai vật liệu, sai đường kính, sai độ dốc hoặc bố trí tuyến ống không phù hợp, hệ thống có thể bị thoát nước chậm, tắc nghẽn, rò rỉ, lún gãy, khó vệ sinh hoặc không đáp ứng kịp khi mưa lớn. Trong bài viết dưới đây, Tiền Phong Nam sẽ cùng bạn tìm hiểu những yêu cầu kỹ thuật đặc biệt khi lựa chọn và lắp đặt ống thoát nước cho hầm giao thông.
Vì sao thoát nước trong hầm giao thông đặc biệt quan trọng?
Vì sao thoát nước trong hầm giao thông đặc biệt quan trọng?
Trong hầm giao thông, nước không thể thoát tự nhiên ra hai bên như nhiều đoạn đường hở. Khi nước xuất hiện trong hầm, hệ thống rãnh thu, hố ga, ống dẫn và trạm bơm phải hoạt động đồng bộ để đưa nước ra khỏi khu vực khai thác. Nếu hệ thống thoát nước bị quá tải, nước có thể đọng trên mặt đường, gây mất an toàn cho xe lưu thông.
Với hầm đường bộ, mặt đường ẩm ướt làm tăng nguy cơ trơn trượt, đặc biệt ở khu vực có độ dốc, đoạn cong hoặc nơi phương tiện phanh gấp. Nước đọng cũng có thể cuốn theo bùn đất, dầu mỡ, rác nhỏ và cặn bẩn, làm giảm hiệu quả thoát nước sau một thời gian vận hành.
Ngoài yếu tố giao thông, nước còn ảnh hưởng đến kết cấu hầm. Nếu nước thấm không được thu gom đúng cách, khu vực sau vỏ hầm, khe co giãn, rãnh kỹ thuật hoặc các điểm nối kết cấu có thể bị ẩm kéo dài. Điều này làm tăng nguy cơ xuống cấp vật liệu, ăn mòn chi tiết kim loại, hư hỏng thiết bị kỹ thuật và gây khó khăn cho công tác bảo trì.
Các nguồn nước cần được xử lý trong hầm giao thông
Hệ thống thoát nước hầm giao thông cần xử lý nhiều nguồn nước khác nhau. Nguồn đầu tiên là nước mưa từ hai cửa hầm. Khi mưa lớn, nước từ mặt đường bên ngoài có thể chảy dồn vào hầm nếu độ dốc và hệ thống chắn nước không được thiết kế tốt. Đây là một trong những nguyên nhân phổ biến gây ngập cục bộ tại khu vực cửa hầm.
Nguồn thứ hai là nước thấm từ địa tầng xung quanh. Với các hầm xuyên núi, hầm ngầm hoặc hầm có mực nước ngầm cao, nước có thể thấm qua khe nứt, mạch nước hoặc các điểm yếu của kết cấu. Lượng nước thấm có thể không lớn trong điều kiện bình thường, nhưng lại diễn ra liên tục và cần được thu gom ổn định.
Nguồn thứ ba là nước phát sinh trong quá trình vận hành, bao gồm nước rửa hầm, nước vệ sinh mặt đường, nước chữa cháy khi có sự cố hoặc nước từ các hoạt động bảo trì. Nguồn nước này thường cuốn theo bụi, bùn, dầu mỡ, cao su lốp xe và tạp chất từ phương tiện.
Do đó, thiết kế ống thoát nước cho hầm giao thông không chỉ tính đến nước mưa mà còn phải xem xét đầy đủ nước thấm, nước vận hành và tình huống khẩn cấp.
Cấu tạo cơ bản của hệ thống thoát nước trong hầm

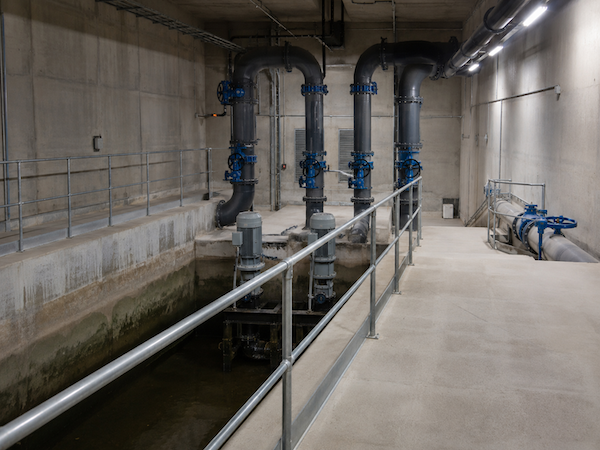

Cấu tạo cơ bản của hệ thống thoát nước trong hầm
Một hệ thống thoát nước hầm giao thông thường bao gồm rãnh thu nước dọc hầm, hố thu, hố ga kiểm tra, đường ống dẫn nước, bể gom, trạm bơm, tuyến xả và các thiết bị phụ trợ. Tùy loại hầm, quy mô công trình và cao độ thoát nước, hệ thống có thể thoát tự chảy hoặc phải dùng bơm cưỡng bức.
Rãnh thu nước thường được bố trí dọc hai bên hoặc một bên lòng hầm, tùy mặt cắt ngang và độ dốc thiết kế. Nước từ mặt đường chảy về rãnh, sau đó đi vào hố ga hoặc hố thu. Từ đây, nước được dẫn qua tuyến ống đến điểm xả hoặc bể gom.
Với những hầm có điểm thấp nằm bên trong, nước không thể tự thoát ra ngoài bằng trọng lực. Khi đó, cần có hố thu trung tâm và trạm bơm để bơm nước ra khỏi hầm. Trong trường hợp này, ống thoát nước cần phối hợp với bơm, van một chiều, van khóa, cảm biến mực nước và hệ thống điều khiển để đảm bảo thoát nước kịp thời.
Đường kính ống phải tính theo lưu lượng thiết kế
Đường kính ống thoát nước trong hầm không được chọn theo cảm tính. Kỹ sư thiết kế cần tính toán lưu lượng nước mưa, nước thấm, nước rửa hầm và các tình huống vận hành bất lợi để xác định kích thước tuyến ống.
Nếu đường kính ống quá nhỏ, nước có thể thoát không kịp trong mưa lớn hoặc khi có nhiều nguồn nước cùng lúc. Khi đó, hố thu nhanh đầy, trạm bơm phải hoạt động liên tục và nguy cơ ngập mặt đường tăng lên. Ngược lại, nếu chọn đường kính quá lớn, chi phí vật tư và thi công tăng, đồng thời việc bố trí trong không gian hầm có thể khó khăn hơn.
Với tuyến tự chảy, đường kính ống cần kết hợp với độ dốc để đảm bảo vận tốc dòng chảy phù hợp. Vận tốc quá thấp dễ gây lắng cặn; vận tốc quá cao có thể gây xói mòn, tiếng ồn hoặc tác động bất lợi tại điểm xả. Vì vậy, bài toán thiết kế phải cân bằng giữa lưu lượng, độ dốc, đường kính, chiều dài tuyến và khả năng bảo trì.
Độ dốc tuyến ống và khả năng tự làm sạch
Độ dốc là yếu tố rất quan trọng trong hệ thống thoát nước hầm giao thông. Một tuyến ống có đường kính đủ lớn nhưng độ dốc không hợp lý vẫn có thể thoát nước kém hoặc tích tụ cặn.
Trong hầm, nước thường cuốn theo bụi đường, cát, bùn, dầu mỡ và rác nhỏ. Nếu vận tốc dòng chảy không đủ, các tạp chất này có thể lắng lại trong ống, đặc biệt ở các đoạn ít nước, đoạn đổi hướng hoặc đoạn gần hố ga. Sau thời gian dài, lớp cặn tích tụ làm giảm tiết diện thoát nước và tăng nguy cơ tắc nghẽn.
Vì vậy, khi thiết kế ống thoát nước cho hầm giao thông, cần ưu tiên tuyến đi rõ ràng, hạn chế gấp khúc và đảm bảo độ dốc phù hợp. Các điểm đổi hướng nên có hố ga kiểm tra hoặc cửa thăm để thuận tiện vệ sinh. Không nên bố trí tuyến ống quá dài mà không có điểm tiếp cận kỹ thuật.
Yêu cầu chịu tải và bảo vệ cơ học
Ống thoát nước trong hầm có thể chịu nhiều loại tải trọng khác nhau. Với tuyến chôn dưới mặt đường, ống phải chịu tải từ lớp đất, lớp kết cấu mặt đường và phương tiện giao thông. Với tuyến đặt trong rãnh kỹ thuật hoặc treo trên kết cấu, ống cần chịu rung động, va chạm khi bảo trì và tác động từ môi trường khai thác.
Nếu ống không đủ độ cứng vòng hoặc không được chôn lấp đúng kỹ thuật, thân ống có thể bị biến dạng, oval hoặc nứt vỡ. Với các tuyến đi dưới lòng đường, cần đặc biệt chú ý đến lớp đệm, vật liệu lấp, độ sâu chôn ống và biện pháp bảo vệ phía trên.
Trong hầm giao thông, các thiết bị bảo trì, xe vệ sinh hoặc phương tiện cứu hộ có thể hoạt động trong không gian hạn chế. Vì vậy, những tuyến ống lộ thiên hoặc đặt trong rãnh hở cần có biện pháp bảo vệ khỏi va đập cơ học. Nắp rãnh, khung bảo vệ và giá đỡ cần được thiết kế phù hợp với tải trọng thực tế.
Chống ăn mòn trong môi trường ẩm và có tạp chất
Nước trong hầm giao thông không phải lúc nào cũng là nước sạch. Nước mưa và nước rửa hầm có thể mang theo bụi, bùn, dầu mỡ, hóa chất từ phương tiện, cặn cao su và các chất ô nhiễm khác. Trong môi trường kín, ẩm và ít thông thoáng, vật liệu đường ống dễ bị ảnh hưởng nếu không phù hợp.
Ống nhựa có ưu điểm là không bị gỉ như kim loại trong môi trường ẩm. Đây là lý do các vật liệu như HDPE, PVC-U hoặc PP được cân nhắc trong nhiều hệ thống thoát nước. Tuy nhiên, không nên hiểu rằng mọi loại ống nhựa đều phù hợp với mọi loại nước thải. Nếu nước có thành phần hóa chất đặc biệt, cần kiểm tra khả năng tương thích vật liệu theo hồ sơ kỹ thuật.
Các phụ kiện kim loại, bu lông, giá đỡ, đai treo và nắp hố ga cũng cần được chú ý chống ăn mòn. Nhiều hệ thống gặp sự cố không phải do thân ống hỏng mà do giá đỡ, mối nối hoặc phụ kiện xuống cấp trước.
Hố ga, hố thu và trạm bơm trong hầm
Hố ga và hố thu là các điểm quan trọng trong hệ thống thoát nước hầm. Chúng giúp gom nước, lắng cặn, đổi hướng dòng chảy và tạo điểm tiếp cận để kiểm tra, vệ sinh. Với hầm dài hoặc hầm có nhiều đoạn dốc, hố ga cần được bố trí theo khoảng cách và vị trí phù hợp với thiết kế.
Hố thu tại điểm thấp của hầm cần có dung tích đủ để tiếp nhận nước trong thời gian bơm hoạt động. Nếu hố thu quá nhỏ, mực nước tăng nhanh khi mưa lớn hoặc khi hệ thống bơm có độ trễ. Nếu hố thu không có giải pháp lắng cặn, bơm có thể hút nhiều bùn rác, làm giảm tuổi thọ thiết bị.
Trạm bơm thoát nước trong hầm cần có bơm chính, bơm dự phòng, cảm biến mực nước, van một chiều, van khóa và hệ thống điện điều khiển phù hợp. Tuyến ống đẩy từ bơm ra ngoài phải chịu áp lực và có khả năng chống va đập nước khi bơm khởi động hoặc dừng. Đây là tuyến cần chọn ống theo áp lực, không thể xem giống tuyến thoát nước tự chảy thông thường.
Kiểm soát nước thấm sau vỏ hầm
Với nhiều hầm giao thông, nước thấm sau vỏ hầm là vấn đề cần kiểm soát lâu dài. Hệ thống chống thấm, màng chống thấm, lớp thoát nước sau vỏ hầm và ống thu nước thấm cần phối hợp để đưa nước về tuyến thu gom.
Nếu nước thấm không được dẫn thoát đúng cách, áp lực nước có thể tích tụ phía sau kết cấu hoặc chảy ra bề mặt trong hầm tại các khe nối, vết nứt, lỗ kỹ thuật. Tình trạng này không chỉ gây ẩm ướt mà còn ảnh hưởng đến mỹ quan, thiết bị điện, chiếu sáng, thông gió và an toàn vận hành.
Ống thu nước thấm thường cần kích thước phù hợp, có khả năng chống tắc và được kết nối về rãnh hoặc hố thu theo thiết kế. Trong quá trình thi công, cần tránh để bê tông, vữa, đất đá hoặc rác xây dựng lọt vào tuyến thu nước vì rất khó xử lý sau khi hoàn thiện.
Thử kín, xả thử và nghiệm thu trước khi đưa vào khai thác

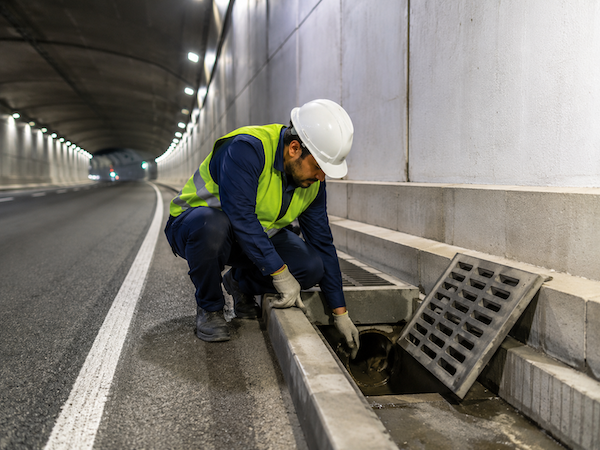

Thử kín, xả thử và nghiệm thu trước khi đưa hầm vào sử dụng
Trước khi hầm giao thông được đưa vào sử dụng, hệ thống thoát nước cần được kiểm tra và vận hành thử. Với tuyến ống có áp, cần thử áp hoặc thử kín theo yêu cầu thiết kế. Với tuyến tự chảy, cần xả thử để kiểm tra khả năng thoát nước, độ dốc, vị trí đọng nước và tình trạng rò rỉ.
Quá trình kiểm tra cần bao gồm hố ga, rãnh thu, hố thu, tuyến ống, trạm bơm, van một chiều, van khóa và điểm xả. Nếu phát hiện nước thoát chậm, đọng ở một đoạn tuyến hoặc có cặn xây dựng trong ống, cần xử lý trước khi bàn giao.
Với hầm giao thông, việc nghiệm thu hệ thống thoát nước không nên chỉ thực hiện bằng quan sát bên ngoài. Cần có phương án kiểm tra thực tế dòng chảy, đặc biệt tại các đoạn thấp, đoạn đổi hướng và khu vực cửa hầm. Đây là những vị trí dễ phát sinh sự cố khi mưa lớn.
Lựa chọn ống thoát nước cho hầm giao thông là một hạng mục kỹ thuật cần được tính toán cẩn trọng. Hệ thống không chỉ cần thoát nước mưa mà còn phải xử lý nước thấm, nước rửa hầm, nước phát sinh trong vận hành và các tình huống bất lợi. Vì vậy, đường ống cần được chọn đúng vật liệu, đúng đường kính, đúng độ dốc, đúng khả năng chịu tải và đồng bộ với hố ga, hố thu, trạm bơm, van và phụ kiện.
Ống HDPE, PVC-U, PP gân sóng hai lớp hoặc các dòng ống nhựa kỹ thuật có thể được ứng dụng cho từng tuyến thoát nước cụ thể nếu phù hợp với thiết kế và điều kiện vận hành. Nếu bạn đang cần tư vấn giải pháp ống nhựa và phụ kiện đồng bộ cho hầm giao thông, hạ tầng thoát nước, tuyến chôn ngầm hoặc công trình kỹ thuật đặc biệt, có thể liên hệ Tiền Phong Nam để được hỗ trợ lựa chọn sản phẩm phù hợp với yêu cầu thực tế của dự án.
