Trong các công trình hiện đại, hệ thống cấp thoát nước không còn được triển khai chỉ bằng những bản vẽ 2D truyền thống. Khi mật độ kỹ thuật trong tòa nhà ngày càng phức tạp, việc kiểm soát đường ống, cao độ, va chạm và không gian lắp đặt trở thành một thách thức lớn đối với kỹ sư MEP và nhà thầu thi công. Đó cũng là lý do mô phỏng 3D hệ thống cấp thoát nước đang trở thành xu hướng phổ biến trong ngành xây dựng. Thông qua mô hình kỹ thuật số trực quan, đội ngũ thiết kế và thi công có thể kiểm tra toàn bộ mạng lưới đường ống ngay từ giai đoạn triển khai bản vẽ, giảm đáng kể rủi ro phát sinh khi ra công trường.
Bài viết dưới đây, Tiền Phong Nam sẽ giúp bạn hiểu rõ vai trò của mô hình 3D trong thiết kế hệ thống cấp thoát nước và cách công nghệ này hỗ trợ tối ưu thi công, vận hành và bảo trì công trình.

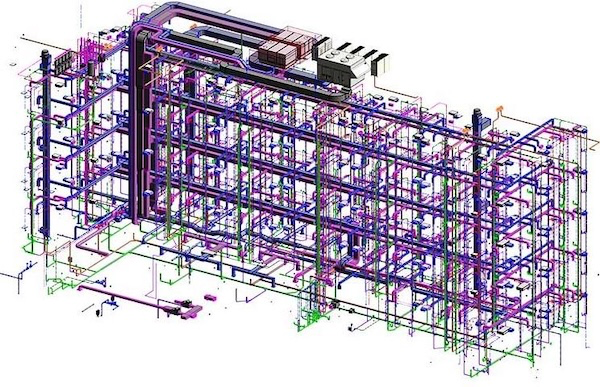

Mô phỏng 3D hệ thống cấp thoát nước là gì?
Mô phỏng 3D hệ thống cấp thoát nước là gì?
Mô phỏng 3D hệ thống cấp thoát nước là quá trình xây dựng mô hình kỹ thuật số thể hiện đầy đủ tuyến ống, phụ kiện, van, bơm, thiết bị vệ sinh, cao độ và các kết nối trong công trình dưới không gian ba chiều.
Khác với bản vẽ 2D chỉ thể hiện mặt bằng hoặc mặt cắt riêng lẻ, mô hình 3D cho phép kỹ sư quan sát trực quan toàn bộ hệ thống trong không gian thực tế của công trình. Điều này giúp phát hiện sớm các vị trí giao cắt, thiếu khoảng kỹ thuật hoặc nguy cơ va chạm giữa các hệ thống như điện, điều hòa, PCCC và cấp thoát nước.
Trong nhiều dự án hiện nay, mô hình 3D thường được triển khai kết hợp với BIM (Building Information Modeling) nhằm đồng bộ dữ liệu thiết kế, vật tư và vận hành trong toàn bộ vòng đời công trình.
Vì sao mô hình 3D ngày càng quan trọng trong thiết kế MEP?
Ở các công trình cao tầng hoặc nhà máy công nghiệp, mật độ hệ thống kỹ thuật rất lớn. Chỉ cần một tuyến ống đi sai cao độ hoặc thiếu khoảng hở bảo trì cũng có thể khiến toàn bộ trần kỹ thuật phải điều chỉnh lại.
Với phương pháp triển khai truyền thống, nhiều lỗi chỉ được phát hiện khi thi công thực tế. Điều này dẫn đến việc đục phá, thay đổi tuyến ống hoặc phát sinh xung đột giữa các nhà thầu. Khi đó, chi phí điều chỉnh thường cao hơn rất nhiều so với việc xử lý ngay từ giai đoạn thiết kế.
Mô hình 3D giúp đội kỹ thuật nhìn thấy trước các vấn đề này. Kỹ sư có thể kiểm tra khoảng cách giữa các tuyến ống, độ dốc thoát nước, vị trí van khóa, không gian bảo trì và cả khả năng lắp đặt thực tế của từng đoạn ống trước khi đưa vào thi công.
Những lợi ích thực tế của mô phỏng 3D hệ thống cấp thoát nước
Phát hiện va chạm kỹ thuật sớm
Đây là lợi ích lớn nhất của mô hình 3D. Trong không gian trần kỹ thuật hoặc shaft đứng, hệ thống nước thường phải phối hợp với rất nhiều hạng mục khác như máng cáp điện, ống gió điều hòa, sprinkler PCCC và kết cấu dầm sàn.
Thông qua clash detection (kiểm tra va chạm), đội thiết kế có thể xác định trước những vị trí xung đột giữa các hệ thống để điều chỉnh ngay từ bản vẽ. Điều này giúp giảm đáng kể rủi ro đục phá hoặc thay đổi vật tư khi công trình đã thi công.
Tối ưu tuyến ống và không gian kỹ thuật
Mô hình 3D cho phép đánh giá trực quan đường đi của hệ thống cấp thoát nước. Kỹ sư có thể tối ưu bán kính chuyển hướng, hạn chế co nối không cần thiết và bố trí tuyến ống hợp lý hơn trong không gian hẹp.
Điều này không chỉ giúp thi công thuận lợi mà còn hỗ trợ giảm tổn thất áp suất, giảm nguy cơ tắc nghẽn và tạo điều kiện bảo trì dễ dàng hơn về sau.
Hỗ trợ bóc tách khối lượng và quản lý vật tư
Khi mô hình được xây dựng đúng tiêu chuẩn, hệ thống có thể tự động thống kê chiều dài ống, số lượng phụ kiện, van khóa và thiết bị kỹ thuật. Điều này giúp đội dự toán và nhà thầu kiểm soát vật tư chính xác hơn so với bóc tách thủ công từ bản vẽ 2D.
Ngoài ra, việc quản lý dữ liệu vật tư ngay trên mô hình cũng giúp kiểm soát tốt hơn việc thay đổi thiết kế trong quá trình triển khai dự án.
Hỗ trợ vận hành và bảo trì công trình
Lợi ích thực tế khi có mô hình 3D cấp thoát nước giúp bảo trì
Sau khi công trình hoàn thành, mô hình 3D vẫn có giá trị lớn trong giai đoạn vận hành. Ban quản lý có thể sử dụng dữ liệu mô hình để xác định vị trí van khóa, tuyến ống âm trần, đường ống âm sàn hoặc các điểm kỹ thuật quan trọng khi cần sửa chữa.
Điều này giúp giảm thời gian dò tìm sự cố và hạn chế việc đục phá không cần thiết trong quá trình bảo trì hệ thống cấp thoát nước.
Những hạng mục thường được mô phỏng 3D trong hệ thống nước
Trong các dự án MEP hiện đại, mô hình 3D thường được triển khai cho:
- Hệ thống cấp nước sinh hoạt nóng lạnh
- Hệ thống thoát nước thải và thoát nước mưa
- Hệ thống cấp nước chữa cháy
- Hệ thống bơm và bể chứa nước
- Trục kỹ thuật đứng và trần kỹ thuật
- Tuyến ống ngầm ngoài nhà
Tùy quy mô dự án, mức độ chi tiết của mô hình có thể khác nhau. Một số công trình chỉ mô phỏng tuyến ống chính, trong khi các dự án lớn có thể mô hình hóa cả giá đỡ, đai treo, van khóa và từng phụ kiện kết nối.
Vai trò của vật liệu và phụ kiện trong mô hình 3D
Mô hình 3D chỉ thực sự hiệu quả khi dữ liệu vật tư được triển khai chính xác. Đường kính ống, bán kính co, phương pháp kết nối, khoảng cách giá đỡ và đặc tính vật liệu đều ảnh hưởng trực tiếp đến không gian lắp đặt thực tế.
Ví dụ, hệ thống sử dụng ống HDPE hàn nhiệt sẽ có yêu cầu không gian thao tác khác với hệ thống PVC-U dán keo hoặc PP-R hàn nhiệt. Các tuyến ống chịu giãn nở nhiệt cũng cần được tính toán khoảng trượt và vị trí vòng bù nhiệt phù hợp.
Vì vậy, trong quá trình mô phỏng, việc lựa chọn đúng vật liệu và phụ kiện ngay từ đầu sẽ giúp mô hình phản ánh sát điều kiện thi công thực tế hơn.
Những sai lầm phổ biến khi triển khai mô hình 3D hệ thống nước
Một số dự án chỉ dựng mô hình mang tính trình bày mà không cập nhật đầy đủ dữ liệu kỹ thuật. Điều này khiến mô hình đẹp về hình ảnh nhưng không hỗ trợ được thi công hoặc bảo trì thực tế.
Ngoài ra, nếu các bộ môn MEP triển khai rời rạc mà không phối hợp dữ liệu đồng bộ, mô hình vẫn có thể phát sinh va chạm khi ra công trường. Vì vậy, BIM và mô phỏng 3D chỉ phát huy hiệu quả khi có sự phối hợp xuyên suốt giữa thiết kế, kết cấu, MEP và đội thi công.
Một lỗi khác là không cập nhật thay đổi hiện trường vào mô hình hoàn công. Khi đó, dữ liệu mô hình sẽ không còn phản ánh đúng hệ thống thực tế, làm giảm giá trị sử dụng trong giai đoạn vận hành sau này.
Mô phỏng 3D hệ thống cấp thoát nước không chỉ là công cụ trực quan hóa bản vẽ mà đã trở thành một phần quan trọng trong quy trình thiết kế và thi công công trình hiện đại. Việc phát hiện sớm va chạm kỹ thuật, tối ưu tuyến ống và đồng bộ dữ liệu vật tư giúp giảm đáng kể rủi ro phát sinh trong quá trình triển khai thực tế.
Khi kết hợp giữa mô hình 3D, BIM và hệ vật tư phù hợp, chủ đầu tư và nhà thầu có thể kiểm soát tốt hơn chất lượng hệ thống cấp thoát nước từ giai đoạn thiết kế cho đến vận hành lâu dài.
