Lựa chọn đường ống cho máy nước nóng năng lượng mặt trời ảnh hưởng trực tiếp đến khả năng dẫn nước, giữ nhiệt và độ bền của hệ thống. Đường ống phải phù hợp với nhiệt độ nước, áp suất vận hành và điều kiện tiếp xúc nắng mưa trên mái.

Ống PP-R UV có thể được xem xét cho tuyến dẫn nước nóng ngoài trời nếu đúng dòng sản phẩm, nhiệt độ và áp suất làm việc nằm trong giới hạn cho phép. Riêng tuyến kết nối trực tiếp với bộ thu nhiệt hoặc bình chứa cần ưu tiên tuân theo tài liệu kỹ thuật của nhà sản xuất máy và hệ thống

Hệ thống cần những đường ống nào?

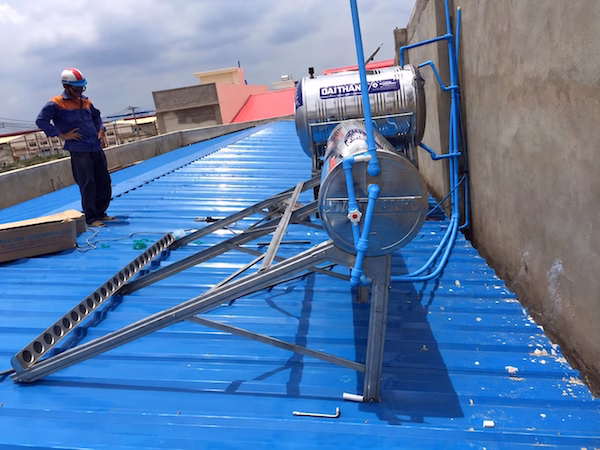

Hệ thống cần những đường ống nào?

Một hệ thống dân dụng thường có đường cấp nước lạnh vào máy và đường dẫn nước nóng từ bình chứa đến vòi sen, chậu rửa hoặc các điểm sử dụng. Tùy cấu tạo thiết bị, hệ thống còn có đường thông hơi, đường xả an toàn hoặc đường tuần hoàn.

Với máy có bộ thu nhiệt tách rời bình chứa, đường tuần hoàn giữa hai bộ phận này có điều kiện làm việc khác đường nước nóng sinh hoạt. Vì vậy, cần phân biệt từng tuyến trước khi chọn vật liệu.

Máy không chịu áp và máy chịu áp cũng có yêu cầu đấu nối khác nhau. Không nên tự ý bổ sung bơm tăng áp hoặc thay đổi đường thông hơi khi chưa kiểm tra hướng dẫn của thiết bị.

Nên chọn loại ống nào?

Chọn ống cho hệ thống máy nước nóng

Ống PP-R UV cho đường phân phối nước nóng

Ống PP-R UV thường được sử dụng cho hệ thống nước nóng trong công trình dân dụng và công nghiệp đặc biệt khi ở ngoài trời. Đây là nhóm vật liệu chống chịu tốt ngoài trời có thể xem xét khi thiết kế đường dẫn nước nóng từ hệ thống năng lượng mặt trời đến các điểm dùng nước.

Ưu điểm của hệ ống này là trọng lượng nhẹ, không bị gỉ và có phụ kiện phục vụ nhiều cách bố trí đường ống. Mối nối hàn nhiệt giúp liên kết ống với phụ kiện khi thi công đúng quy trình.

Tuy nhiên, cần chọn đúng dòng ống được công bố dùng cho nước nóng. Khả năng làm việc phải được đánh giá đồng thời theo nhiệt độ, áp suất và thời gian sử dụng; không chỉ dựa vào tên vật liệu hoặc màu sọc trên thân ống.

Ống đồng hoặc inox tại vị trí có yêu cầu riêng

Tại các vị trí có yêu cầu đặc biệt về nhiệt độ, áp suất hoặc vật liệu kết nối, có thể sử dụng ống kim loại hoặc vật liệu khác theo đúng yêu cầu của nhà sản xuất máy và thiết kế hệ thống.

Không phải mọi loại ống kim loại đều phù hợp. Cần kiểm tra vật liệu, khả năng chịu nhiệt, chịu áp, chất lượng nước và phương pháp nối. Gioăng, van và đầu chuyển cũng phải đáp ứng cùng điều kiện vận hành.

Nếu chuyển tiếp từ kim loại sang PP-R UV, vị trí chuyển tiếp cần được xác định theo hướng dẫn thiết bị và giới hạn của hệ ống.

Có nên dùng ống PVC-U cho nước nóng?

Không nên dùng ống PVC-U cấp nước lạnh thông thường thay cho ống chuyên dụng trên tuyến nước nóng. PVC-U thường được ứng dụng cho nước lạnh và thoát nước trong phạm vi nhiệt độ cho phép của sản phẩm.

Đối với đường cấp lạnh vào máy, PVC-U có thể được xem xét nếu đáp ứng thiết kế và hướng dẫn đấu nối. Riêng đoạn sát thiết bị vẫn cần kiểm tra khả năng tiếp xúc với nước nóng hoặc nhiệt truyền ngược.

Những tiêu chí cần kiểm tra trước khi chọn ống

Nhiệt độ và áp suất làm việc

Nhiệt độ trong bình chứa thay đổi theo mức nắng, lượng nước sử dụng và cấu tạo máy. Vì vậy, không nên chọn ống chỉ dựa trên nhiệt độ nước sau khi đã pha tại vòi.

Chỉ số PN cũng không có nghĩa ống được phép làm việc ở áp suất đó tại mọi nhiệt độ. Với ống nhựa, cần tra bảng quan hệ nhiệt độ, áp suất và tuổi thọ do nhà sản xuất cung cấp để chọn quy cách phù hợp.

Khả năng chịu nắng ngoài trời

Đoạn ống trên mái phải chịu ánh nắng và biến động nhiệt độ môi trường. Khả năng dẫn nước nóng không đồng nghĩa với khả năng phơi nắng lâu dài.

Nếu sử dụng PP-R thông thường, cần có giải pháp che chắn theo hướng dẫn sản phẩm. Trường hợp chọn dòng có lớp bảo vệ UV, vẫn phải kiểm tra yêu cầu bảo ôn vì chống UV và giảm thất thoát nhiệt là hai chức năng khác nhau.

Đường kính và chiều dài tuyến

Đường kính cần phù hợp với lưu lượng, số điểm dùng đồng thời, chiều dài tuyến và áp lực nguồn cấp. Chọn ống quá nhỏ có thể làm nước chảy yếu; chọn quá lớn làm tăng lượng nước lưu trong đường ống và thời gian chờ nước nóng.

Với hệ thống cấp nước bằng trọng lực, cần đặc biệt chú ý chênh lệch độ cao và tổn thất qua van, phụ kiện.

Vì sao đường nước nóng cần bảo ôn?

Bảo ôn giúp giảm lượng nhiệt thất thoát khi nước đi từ bình chứa đến điểm sử dụng. Điều này càng cần thiết khi tuyến ống dài hoặc đi qua khu vực ngoài trời.

Vật liệu bảo ôn phải phù hợp với nhiệt độ làm việc. Phần đặt trên mái cần có lớp bảo vệ chịu thời tiết, hạn chế nước mưa xâm nhập và ánh nắng làm hỏng lớp cách nhiệt.

Các vị trí nối, chuyển hướng cũng cần được xử lý liên tục, đồng thời chừa khả năng tiếp cận van và đầu nối phục vụ bảo trì.

Lưu ý khi thi công đường ống

Đường ống cho máy nước nóng năng lượng mặt trời nên được bố trí gọn, hạn chế đoạn vòng và phụ kiện chuyển hướng không cần thiết. Tuyến ống cần có giá đỡ phù hợp, tránh để trọng lượng đường ống kéo trực tiếp lên đầu nối của bình chứa.

Với PP-R, phải tính đến giãn nở nhiệt. Việc bố trí điểm cố định, điểm trượt và khoảng bù giãn nở cần theo hướng dẫn của hệ ống, tránh kẹp cứng toàn tuyến gây ứng suất tại mối nối.

Mối hàn phải được thực hiện bằng thiết bị phù hợp, đúng chiều sâu lắp và thời gian gia nhiệt theo quy cách. Không áp dụng một thời gian hàn chung cho mọi đường kính.

Các đường thông hơi, xả an toàn phải được giữ đúng chức năng. Nếu cần kiểm soát nhiệt độ cấp đến điểm sử dụng, có thể bố trí van trộn nhiệt phù hợp theo thiết kế.

Những lỗi thường gặp cần tránh

Sai sót phổ biến là chọn ống chỉ vì được quảng cáo “chịu nhiệt”, bỏ qua áp suất và điều kiện làm việc lâu dài. Một lỗi khác là dùng PP-R ngoài mái nhưng không bảo vệ khỏi nắng hoặc dùng lớp bảo ôn không phù hợp ngoài trời.

Ngoài ra, lắp đường ống quá dài, thiếu giá đỡ, sử dụng phụ kiện không đồng bộ và che kín mối nối trước khi kiểm tra đều làm tăng khó khăn khi sửa chữa.

Sau thi công, cần thử kín theo quy trình của hệ ống, bảo đảm không đưa áp suất thử vượt giới hạn vào máy. Khi vận hành, kiểm tra thêm rò rỉ, biến dạng, khả năng cấp nước và tình trạng lớp bảo ôn.

Chọn đường ống cho máy nước nóng năng lượng mặt trời cần dựa trên từng vị trí lắp đặt. PP-R chuyên dùng cho nước nóng có thể phù hợp với tuyến phân phối trong nhà, còn đoạn gần thiết bị và tuyến tuần hoàn phải đáp ứng yêu cầu riêng của máy.

Để lựa chọn ống PP-R và phụ tùng đồng bộ, hãy liên hệ Tiền Phong Nam để được tư vấn theo nhiệt độ, áp suất và điều kiện lắp đặt thực tế của công trình.
