Trong các hệ thống cấp thoát nước dân dụng, công nghiệp và hạ tầng kỹ thuật, đường ống thường xuyên phải làm việc dưới tác động của nhiệt độ môi trường và nhiệt độ lưu chất bên trong. Khi sự thay đổi nhiệt độ vượt quá khả năng thích nghi của vật liệu hoặc hệ thống không được thiết kế phù hợp, hiện tượng biến dạng nhiệt ở đường ống rất dễ xảy ra.

Tình trạng này không chỉ làm đường ống bị cong võng, lệch trục mà còn có thể dẫn đến nứt vỡ mối nối, rò rỉ nước hoặc hư hỏng giá đỡ sau thời gian vận hành. Đặc biệt với các hệ thống đi nổi ngoài trời hoặc dẫn nước nóng, yếu tố co giãn nhiệt cần được tính toán ngay từ giai đoạn thiết kế và thi công.

Bài viết dưới đây, Tiền Phong Nam sẽ giúp bạn hiểu rõ nguyên nhân gây biến dạng nhiệt ở đường ống và các giải pháp kỹ thuật giúp hạn chế rủi ro này hiệu quả hơn.

Biến dạng nhiệt ở đường ống là gì?

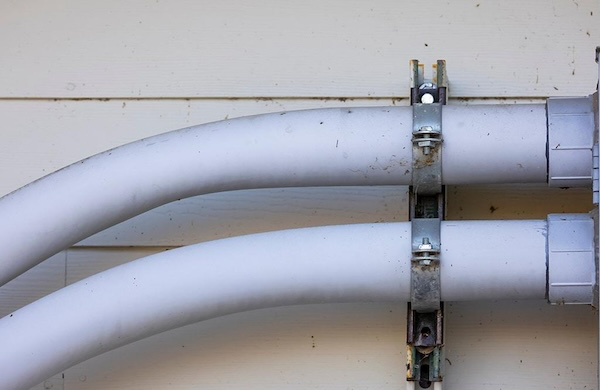

Biến dạng nhiệt ở đường ống là gì?

Biến dạng nhiệt là hiện tượng vật liệu thay đổi kích thước khi nhiệt độ thay đổi. Đối với đường ống, điều này thường biểu hiện dưới dạng giãn nở khi nóng lên và co rút khi nhiệt độ giảm xuống.

Các loại ống nhựa như PVC-U, HDPE và PP-R đều có hệ số giãn nở nhiệt nhất định. Khi nhiệt độ lưu chất hoặc môi trường tăng lên, chiều dài đường ống có thể thay đổi theo mức độ khác nhau tùy vật liệu, chiều dài tuyến và điều kiện lắp đặt.

Nếu hệ thống không có không gian dịch chuyển hoặc không được bố trí giải pháp bù giãn nở phù hợp, ứng suất nhiệt sẽ tích tụ dọc tuyến ống và gây biến dạng cơ học.

Vì sao đường ống dễ bị biến dạng do nhiệt?

Tác động từ nhiệt độ môi trường

Các tuyến ống đi nổi ngoài trời thường chịu ảnh hưởng trực tiếp từ ánh nắng mặt trời. Vào ban ngày, nhiệt độ bề mặt ống có thể tăng rất cao, sau đó giảm nhanh vào ban đêm. Chu kỳ nóng – lạnh lặp đi lặp lại liên tục khiến vật liệu co giãn nhiều lần theo thời gian.

Với các hệ thống không có khoảng trượt hoặc cố định sai kỹ thuật, hiện tượng này dễ làm đường ống bị cong võng hoặc đẩy lệch các vị trí kết nối.

Nhiệt độ lưu chất bên trong đường ống

Ngoài nhiệt độ môi trường, nhiệt độ của dòng nước hoặc lưu chất bên trong cũng ảnh hưởng trực tiếp đến biến dạng nhiệt.

Các hệ thống nước nóng sử dụng ống PP-R hoặc các tuyến dẫn lưu chất công nghiệp nhiệt độ cao thường có mức giãn nở rõ rệt hơn so với hệ thống nước lạnh thông thường. Nếu thiết kế không tính toán trước độ giãn dài tuyến ống, ứng suất nhiệt có thể dồn lên co, tê, van hoặc giá đỡ.

Hệ thống cố định đường ống không phù hợp

Một trong những nguyên nhân phổ biến nhất là siết cứng toàn bộ đai treo dọc tuyến ống. Khi nhiệt độ thay đổi, đường ống không còn khả năng dịch chuyển tự nhiên theo phương dọc trục.

Lúc này, lực giãn nở sẽ dồn vào các điểm yếu như mối nối, co chuyển hướng hoặc giá treo, gây nứt vỡ hoặc biến dạng hệ thống.

Những dấu hiệu nhận biết đường ống đang bị biến dạng nhiệt

Biến dạng nhiệt thường không xảy ra đột ngột mà phát triển dần theo thời gian vận hành. Một số dấu hiệu phổ biến bao gồm:

• Đường ống bị võng xuống giữa các nhịp treo.
• Tuyến ống cong lệch khỏi trục ban đầu.
• Co nối hoặc phụ kiện xuất hiện rò rỉ nhẹ.
• Giá treo bị lệch, bung vít hoặc phát ra tiếng động khi hệ thống vận hành.
• Xuất hiện hiện tượng “uốn sóng” trên các tuyến ống dài đi nổi ngoài trời.

Nếu không xử lý sớm, các ứng suất nhiệt tích tụ có thể làm giảm tuổi thọ toàn bộ hệ thống.

Các giải pháp kỹ thuật giúp hạn chế biến dạng nhiệt ở đường ống

Bố trí khoảng trượt và điểm neo hợp lý

Trong hệ thống đường ống, không phải mọi vị trí đều cần cố định cứng hoàn toàn. Thông thường, kỹ sư sẽ kết hợp giữa:

• Điểm neo cố định để giữ tuyến ống tại các vị trí quan trọng.
• Điểm dẫn hướng hoặc điểm trượt cho phép đường ống dịch chuyển nhẹ khi giãn nở.

Cách bố trí này giúp kiểm soát hướng co giãn thay vì để đường ống biến dạng tự do.

Sử dụng vòng bù nhiệt hoặc đoạn uốn bù giãn nở

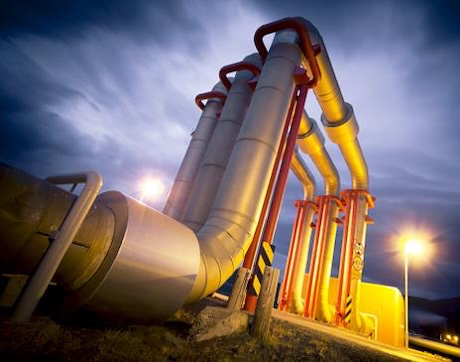

Sử dụng đoạn uốn bù giãn nở

Đối với các tuyến ống dài, đặc biệt là hệ thống nước nóng hoặc đi ngoài trời, vòng bù nhiệt là giải pháp phổ biến giúp hấp thụ chuyển vị nhiệt.

Khi đường ống giãn dài, đoạn uốn hoặc vòng chữ U sẽ hoạt động như vùng đàn hồi giúp giảm ứng suất lên toàn tuyến.

Kiểm soát khoảng cách giá đỡ

Khoảng cách giữa các giá đỡ ảnh hưởng trực tiếp đến độ võng của đường ống khi nhiệt độ thay đổi. Nếu khoảng đỡ quá xa, trọng lượng bản thân kết hợp với giãn nở nhiệt sẽ làm ống võng mạnh hơn.

Với các tuyến ống nước nóng hoặc ống nhựa đi nổi ngoài trời, mật độ giá đỡ thường cần dày hơn để kiểm soát biến dạng tốt hơn.

Bọc bảo ôn và hạn chế nhiệt hấp thụ

Đối với hệ thống nước nóng hoặc tuyến ống phơi nắng trực tiếp, lớp bảo ôn không chỉ giúp giữ nhiệt mà còn giảm tốc độ thay đổi nhiệt độ trên bề mặt ống.

Điều này giúp hạn chế biên độ co giãn nhiệt và giảm áp lực cơ học lên hệ thống.

Những lỗi thi công thường gặp gây biến dạng đường ống

Lỗi thi công thường gặp gây biến dạng đường ống

Một lỗi phổ biến là lắp đặt tuyến ống quá căng, không chừa khoảng dịch chuyển nhiệt. Khi nhiệt độ tăng, đường ống không còn khả năng giãn nở tự nhiên và sẽ tự cong lệch để giải phóng ứng suất.

Ngoài ra, nhiều công trình sử dụng giá đỡ không đồng đều hoặc bỏ qua tính toán tải trọng nước bên trong đường ống. Điều này làm tăng hiện tượng võng tuyến sau thời gian dài vận hành.

Một số hệ thống còn sử dụng vật liệu không phù hợp với nhiệt độ làm việc thực tế, khiến vật liệu nhanh xuống cấp và dễ biến dạng hơn trong điều kiện nhiệt cao.

Vai trò của vật liệu đường ống trong kiểm soát biến dạng nhiệt

Mỗi loại vật liệu sẽ có mức độ giãn nở nhiệt khác nhau.

• Ống PVC-U có độ cứng tương đối tốt, phù hợp với nhiều hệ thống cấp thoát nước dân dụng.
• Ống HDPE có độ dẻo cao, thích hợp với môi trường rung động hoặc tuyến đi ngầm cần khả năng đàn hồi.
• Ống PP-R phù hợp cho hệ thống nước nóng nhưng cần đặc biệt lưu ý giải pháp bù giãn nở do hệ số giãn nhiệt cao hơn.

Việc lựa chọn đúng vật liệu, đúng áp lực và đúng điều kiện làm việc sẽ giúp hệ thống ổn định hơn trong quá trình vận hành lâu dài.

Biến dạng nhiệt ở đường ống là hiện tượng vật lý khó tránh khỏi trong quá trình vận hành, đặc biệt với các hệ thống đi nổi ngoài trời hoặc dẫn lưu chất nhiệt độ cao. Tuy nhiên, nếu được tính toán đúng ngay từ giai đoạn thiết kế, hiện tượng này hoàn toàn có thể được kiểm soát hiệu quả.

Theo Tiền Phong Nam, việc kết hợp giữa vật liệu phù hợp, giải pháp bù giãn nở, bố trí giá đỡ hợp lý và thi công đúng kỹ thuật sẽ giúp hệ thống vận hành ổn định hơn, giảm nguy cơ rò rỉ và hạn chế chi phí sửa chữa trong dài hạn.
