Việc tuân thủ các yêu cầu kỹ thuật khi lắp đặt ống nước góp phần giúp hệ thống cấp thoát nước vận hành ổn định, hạn chế rò rỉ, tắc nghẽn và thuận tiện hơn khi bảo trì. Từ việc xác định nhu cầu, lựa chọn vật liệu đến tính toán đường kính và bố trí tuyến ống, từng hạng mục cần được thực hiện theo hồ sơ thiết kế, tiêu chuẩn áp dụng và hướng dẫn của nhà sản xuất. Hãy cùng Tiền Phong Nam tìm hiểu cụ thể nhé.

1. Xác định nhu cầu hệ thống và tính toán kỹ thuật trước khi lắp đặt ống nước

Một hệ thống cấp thoát nước tối ưu phụ thuộc vào việc xác định đúng nhu cầu sử dụng nước, từ đó lựa chọn loại ống phù hợp và tính toán kích thước cũng như áp lực cho toàn bộ hệ thống.

1.1 Xác định nhu cầu sử dụng

Để thiết kế hệ thống nước phù hợp, cần xác định số lượng người dùng và các thiết bị sử dụng nước như bồn rửa, máy giặt, bồn tắm,… Điều này giúp tính toán lưu lượng nước cần thiết trong cùng một thời điểm, đảm bảo nguồn nước phân phối ổn định.

Ngoài số lượng người sử dụng và thiết bị dùng nước, cần tính đến khả năng các thiết bị hoạt động đồng thời, lưu lượng vào giờ cao điểm, nhu cầu nước nóng – nước lạnh, chiều cao công trình và đặc điểm nguồn cấp. Đây là cơ sở để xác định lưu lượng thiết kế, công suất máy bơm và kích thước đường ống.

1.2 Tính toán áp lực nước

Áp lực nước là yếu tố then chốt để hệ thống nước hoạt động hiệu quả. Mỗi thiết bị sử dụng nước có yêu cầu riêng về áp lực và lưu lượng. Khi tính toán, cần xem xét áp lực nguồn, chênh lệch cao độ, tổn thất áp suất trên đường ống, số lượng phụ kiện và khả năng vận hành đồng thời của các thiết bị. Trong trường hợp áp lực không đáp ứng, hệ thống có thể cần bổ sung máy bơm tăng áp hoặc thiết bị điều áp phù hợp.

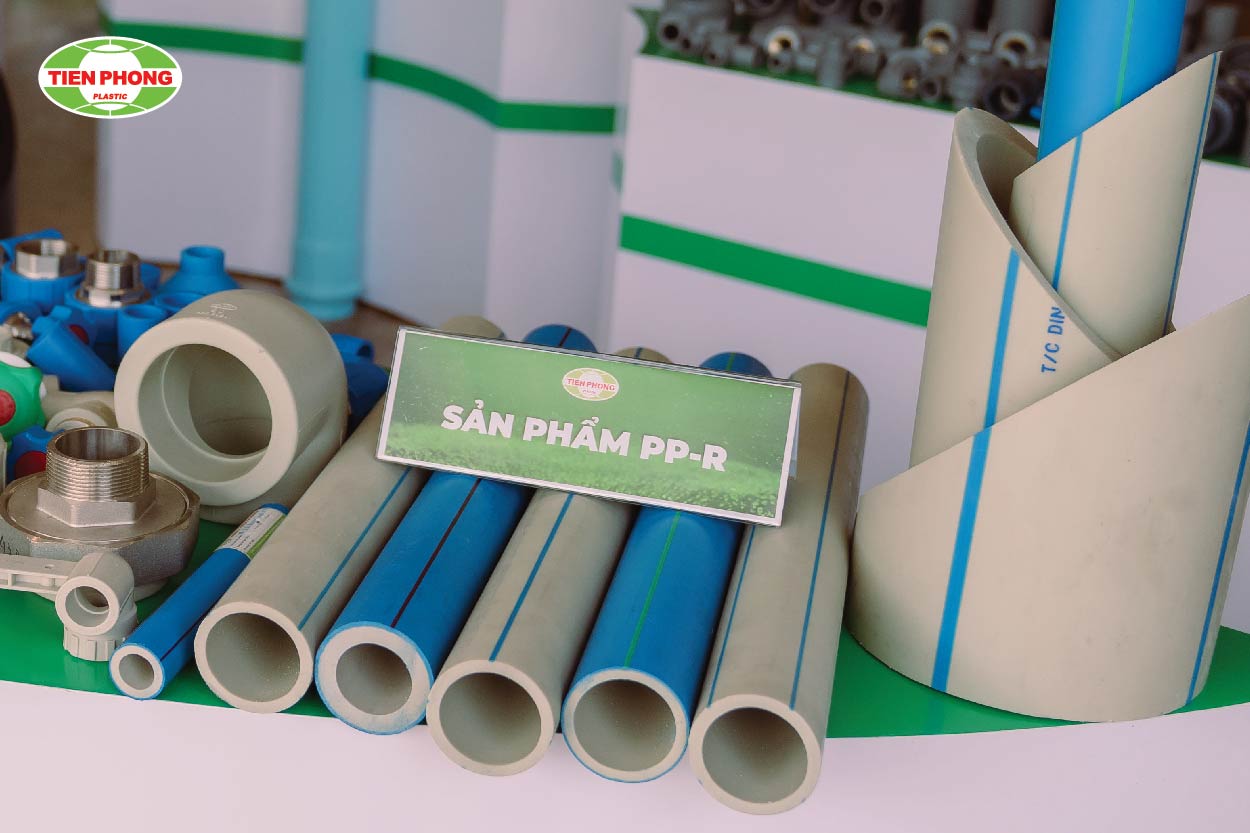

Ống PP-R Tiền Phong có nhiều cấp áp suất danh nghĩa

2. Chọn ống nước phù hợp với từng điều kiện kỹ thuật lắp đặt và sử dụng

Trên thị trường hiện có nhiều loại ống nhựa và vật liệu khác nhau để lựa chọn như PVC-U, PP-R, HDPE, thép mạ kẽm,…. Mỗi loại ống nước đều có ưu, nhược điểm riêng, phù hợp với những kỹ thuật lắp đặt, điều kiện và mục đích sử dụng khác nhau.

2.1 So sánh các loại ống nhựa phổ biến

• Ống PVC-U: Được sử dụng cho hệ thống thoát nước và một số hệ thống cấp nước lạnh khi lựa chọn đúng dòng ống, cấp áp suất và điều kiện lắp đặt.
• Ống PP-R: Thường dùng cho hệ thống cấp nước nóng và lạnh trong công trình. Theo catalogue, sản phẩm có thể chịu nhiệt độ đến 95°C; tuy nhiên, khả năng chịu áp suất giảm khi nhiệt độ tăng và cần được xác định theo điều kiện vận hành thực tế.
• Ống HDPE: Thường phù hợp với các tuyến cấp nước lạnh, đường ống chôn ngầm, tuyến ngoài nhà và một số hệ thống thoát nước. Việc lựa chọn cần dựa trên đường kính, SDR, cấp áp suất, môi chất và phương pháp kết nối.
• Ống thép mạ kẽm: Có khả năng chịu lực và nhiệt tương đối tốt. Lớp mạ giúp hạn chế ăn mòn nhưng đường ống vẫn có thể bị ăn mòn hoặc đóng cặn tại vị trí ren, vùng lớp phủ hư hỏng hoặc trong điều kiện chất lượng nước không phù hợp.

Xem thêm: Ống nhựa HDPE và PP-R Tiền Phong! Chọn loại nào phù hợp?

2.2 Cách chọn ống nước phù hợp

Lựa chọn loại ống cần phải cân nhắc các yếu tố như điều kiện sử dụng (nước nóng hay nước lạnh), áp lực và độ bền.

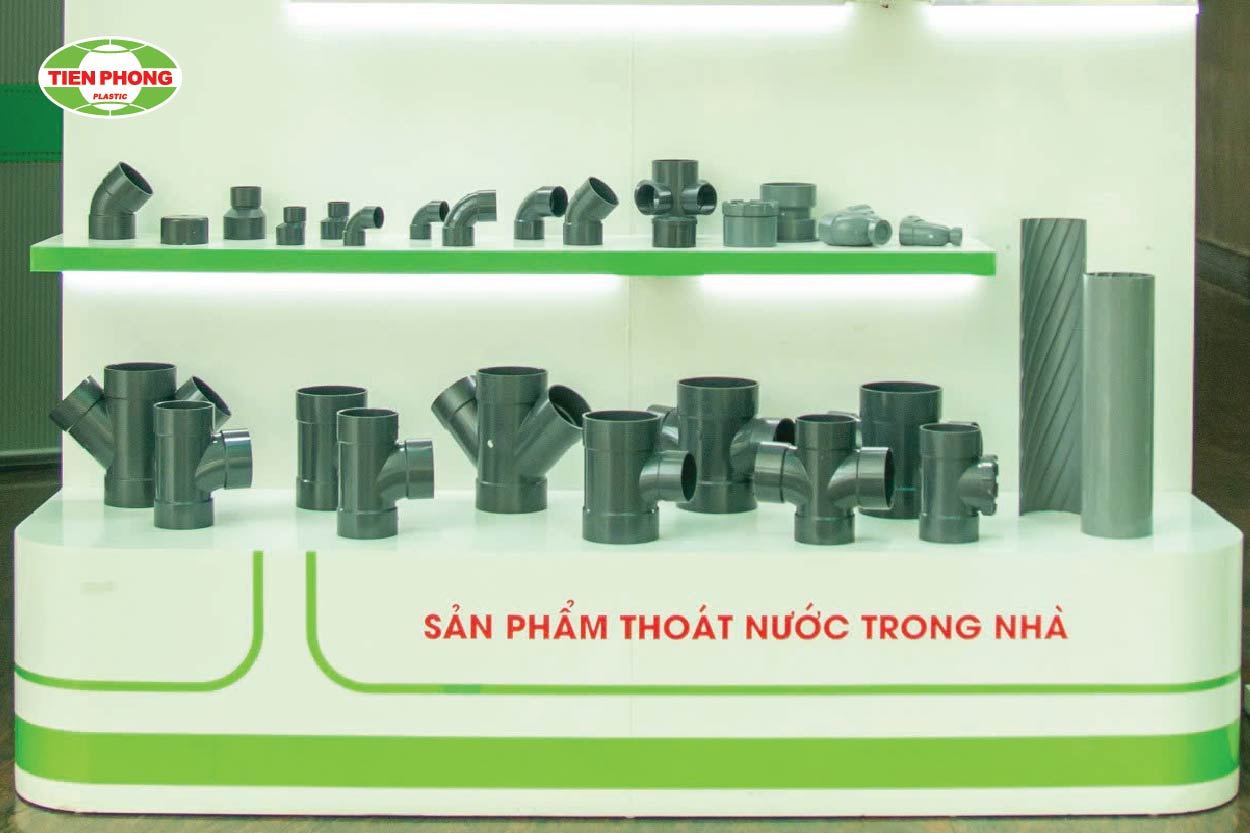

Ống PVC-U Tiền Phong trong hệ thống nước dân dụng

Ống PVC-U chịu áp có thể được sử dụng cho một số hệ thống cấp nước lạnh, trong khi ống PP-R thường được lựa chọn cho đường cấp nước nóng và lạnh trong nhà. Đối với tuyến ngoài nhà hoặc chôn ngầm, HDPE có thể là một phương án phù hợp. Việc lựa chọn cuối cùng cần căn cứ vào nhiệt độ môi chất, áp suất làm việc, phương pháp lắp đặt, điều kiện tiếp xúc ánh nắng, tiêu chuẩn thiết kế và hệ phụ kiện đi kèm.

Xem thêm: Ứng dụng ống PVC-U Tiền Phong trong các công trình dân dụng

3. Tính toán kích thước đường ống cấp và thoát nước

Kích thước đường ống không nên được lựa chọn chỉ theo một bảng đường kính cố định. Mỗi công trình cần được tính toán dựa trên số lượng thiết bị, lưu lượng sử dụng đồng thời, chiều dài tuyến, chênh lệch cao độ và điều kiện vận hành.

3.1. Kích thước đường ống cấp nước

Đường kính ống cấp nước cần được xác định theo lưu lượng thiết kế, vận tốc dòng chảy, tổn thất áp suất, chiều dài tuyến và áp lực tối thiểu yêu cầu tại thiết bị bất lợi nhất. Ống quá nhỏ có thể làm tăng tổn thất áp suất, trong khi ống quá lớn làm tăng chi phí và có thể ảnh hưởng đến hiệu quả vận hành.

3.2. Kích thước đường ống thoát nước

Đường kính ống thoát cần được xác định theo loại và số lượng thiết bị vệ sinh, lưu lượng nước thải, độ dốc, cách bố trí ống đứng – ống ngang và hệ thống thông khí. Riêng đường thoát bồn cầu không nên được mô tả chung với đường thoát bồn rửa, bồn tắm hoặc các tuyến thoát ngang khác.

Việc tính toán cần tuân theo hồ sơ thiết kế và tiêu chuẩn cấp thoát nước áp dụng cho công trình.

4. Tiến hành lắp đặt hệ thống đường ống nước theo đúng kỹ thuật

Lắp đặt hệ thống đường ống cần tuân thủ đúng các nguyên tắc kỹ thuật để hạn chế các rủi ro về rò rỉ, tắc nghẽn và đảm bảo tính thẩm mỹ cho công trình.

4.1 Thiết kế sơ đồ lắp đặt đường ống nước

Việc có bản vẽ chi tiết giúp đội ngũ thi công xác định rõ vị trí tuyến ống, phối hợp với các hệ thống kỹ thuật khác và thuận tiện hơn khi bảo trì. Hồ sơ cần thể hiện:

• Mặt bằng cấp nước và thoát nước của công trình.
• Sơ đồ nguyên lý hoặc sơ đồ trục của hệ thống.
• Vị trí bể nước, máy bơm, van, đồng hồ và các thiết bị sử dụng nước.
• Vật liệu, đường kính, cấp áp suất và phương pháp nối của từng tuyến ống.
• Cao độ và độ dốc của các đường ống thoát nước.
• Vị trí ống thông khí, bẫy nước, cửa thăm và hố thu.
• Vị trí giá đỡ, ống xuyên tường, xuyên sàn và các điểm cần tiếp cận khi bảo trì.
• Các chi tiết kỹ thuật tại vị trí chuyển hướng, đấu nối và giao cắt với hệ thống khác.

Bản vẽ càng đầy đủ thì quá trình thi công, kiểm tra và xử lý sự cố sau này càng thuận tiện.

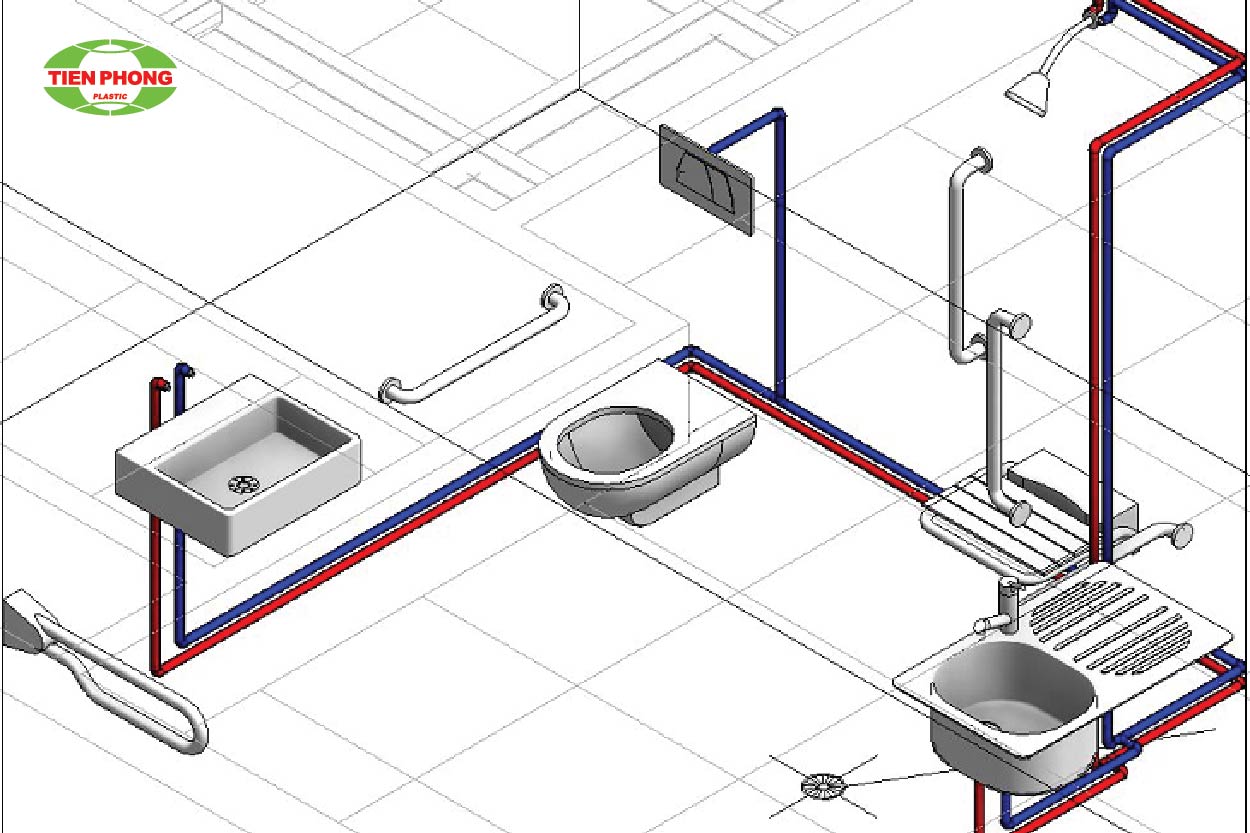

Bản đồ tổng thể lắp đặt đường ống nước (nguồn: sưu tầm)

Xem thêm:7 nguyên tắc cơ bản trong thiết kế đường ống nước

4.2 Lắp đặt và cố định đường ống nước đúng kỹ thuật

Cần sử dụng đúng phương pháp kết nối và cố định đường ống theo vật liệu, đường kính cũng như điều kiện lắp đặt thực tế.

• Bước 1: Xác định tuyến ống theo bản vẽ, đồng thời phối hợp với kết cấu, điện và các hệ thống kỹ thuật khác. Không tự ý đục cắt dầm, cột hoặc bộ phận chịu lực để bố trí đường ống.
• Bước 2: Cắt, làm sạch và kết nối ống bằng phương pháp phù hợp với từng vật liệu. PVC-U thường được nối bằng keo hoặc gioăng; PP-R nối bằng hàn nhiệt; HDPE có thể hàn đối đầu, hàn điện trở hoặc kết nối cơ học tùy hệ sản phẩm.
• Bước 3: Cố định đường ống bằng giá đỡ, kẹp hoặc đai giữ. Khoảng cách giữa các điểm đỡ cần được xác định theo vật liệu, đường kính, hướng lắp đặt, nhiệt độ làm việc và hướng dẫn kỹ thuật.
• Bước 4: Thi công đường ống thoát đúng cao độ và độ dốc thiết kế; đồng thời bố trí cửa thăm, bẫy nước và đường thông khí tại những vị trí cần thiết.
• Bước 5: Thử áp đường cấp nước và kiểm tra độ kín, khả năng thoát của đường nước thải trước khi che kín, trát tường hoặc hoàn thiện sàn. Khi phát hiện rò rỉ hoặc sai lệch, cần xử lý và kiểm tra lại trước khi nghiệm thu.

Tuân thủ đúng các tiêu chuẩn kỹ thuật lắp đặt ống nước không chỉ giúp đảm bảo hiệu quả hoạt động của hệ thống mà còn kéo dài tuổi thọ cho toàn bộ công trình. Hy vọng bài viết trên từ Tiền Phong Nam đã cung cấp những thông tin hữu ích giúp bạn có thể lựa chọn và lắp đặt hệ thống ống nước cho ngôi nhà của mình.
