Lắp đặt đường ống nóng lạnh là một bước quan trọng trong quá trình thi công hệ thống cấp nước. Việc bố trí đúng tuyến ống, lựa chọn vật liệu phù hợp và kết nối thiết bị theo hướng dẫn giúp nước nóng, nước lạnh được phân phối đến từng khu vực thuận lợi, đồng thời hạn chế rò rỉ và tổn thất áp lực.
Bài viết dưới đây từ Tiền Phong Nam sẽ giúp bạn hiểu rõ từng chi tiết quan trọng khi thiết kế và lắp đặt hệ thống đường ống nóng lạnh cho gia đình.
1. Sơ đồ lắp đặt đường ống nước nóng lạnh phổ biến
1.1. Sơ đồ lắp đặt cơ bản cho gia đình
Trong thiết kế đường ống nóng lạnh cơ bản, sơ đồ này đáp ứng tốt cho các nhu cầu sử dụng nước hàng ngày.
Sơ đồ lắp đặt đường ống nóng lạnh thông thường (nguồn: sưu tầm)
Để đạt hiệu quả tốt nhất, bạn có thể tham khảo cấu trúc sơ đồ sau:
Sử dụng hai ống chữ T để chia nguồn nước thành ba đường cấp chính:
- Một đường cấp nước cho vòi hoa sen.
- Một đường cấp nước lạnh cho bình nóng lạnh.
- Một đường cấp nước lạnh cho vòi tại bồn rửa mặt.
Nước nóng từ bình nóng lạnh sẽ được dẫn qua một ống chính và một ống chữ T để chia thành hai đường:
- Một đường dẫn đến vòi hoa sen.
- Một đường dẫn đến vòi nước ở bồn rửa mặt.
Như vậy, sơ đồ này giúp tiết kiệm không gian và đảm bảo áp lực nước đồng đều, phù hợp cho các gia đình với nhu cầu sử dụng nước cơ bản.
1.2. Sơ đồ lắp đặt sử dụng năng lượng mặt trời
Với các gia đình sử dụng hệ thống năng lượng mặt trời để cấp nước nóng, sơ đồ lắp đặt sẽ có một số điểm khác biệt, giúp tận dụng nguồn nhiệt từ thiên nhiên.

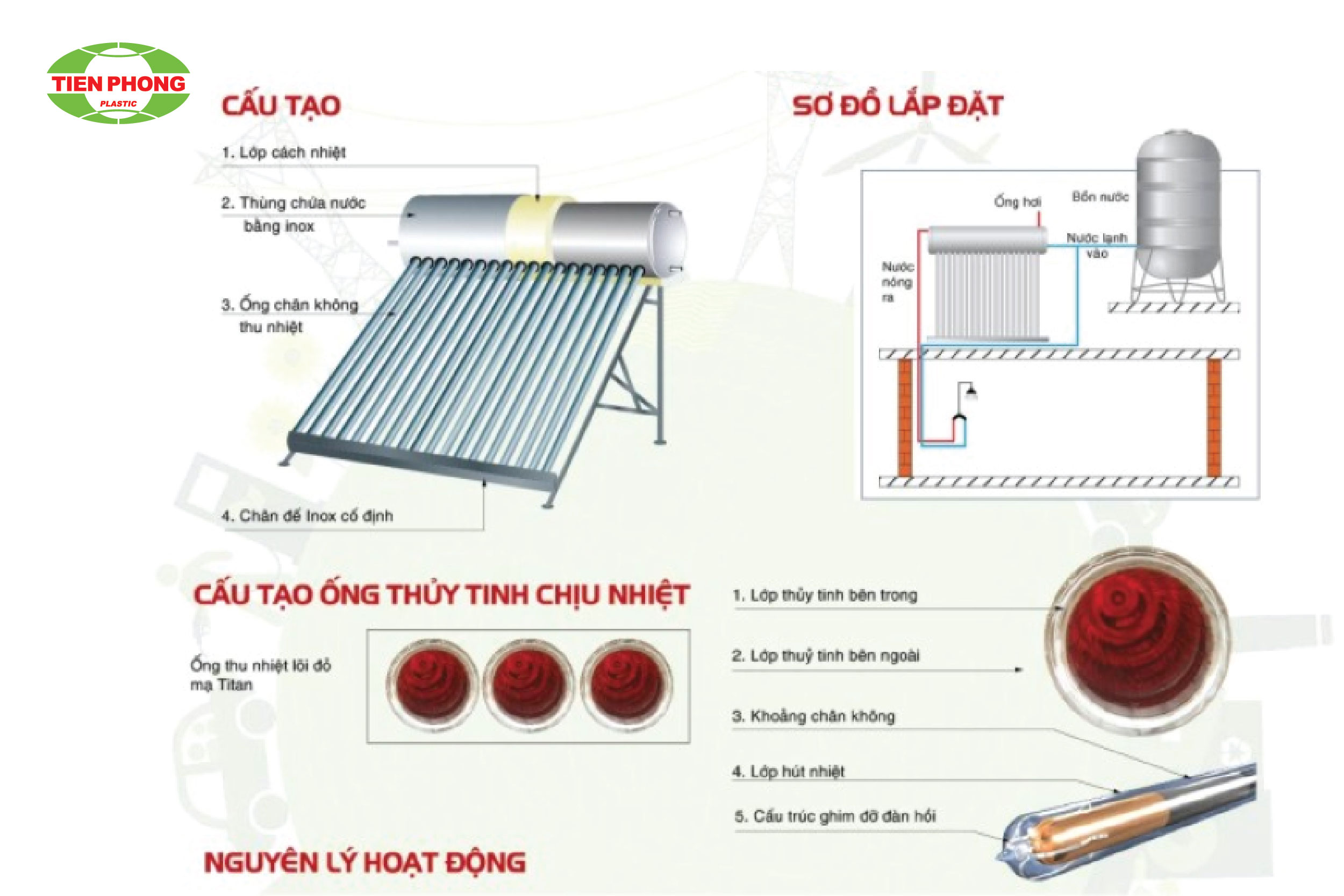

Sơ đồ lắp đặt ống sử dụng năng lượng mặt trời (nguồn: sưu tầm)
Các bước lắp đặt cơ bản bao gồm:
Sử dụng một ống chữ T để chia nguồn cấp nước lạnh thành hai phần:
- Một đường dẫn nước xuống hệ thống nước sinh hoạt.
- Một đường đưa nước vào bình nóng lạnh.
Lưu ý: Đường nước từ téc chứa xuống bình năng lượng mặt trời cần được đặt cao hơn ít nhất 1,5 mét để tạo áp lực nước ổn định.
- Lắp đặt van một chiều trên đường dẫn nước xuống bình, đảm bảo nước chỉ chảy một chiều và tránh thất thoát nước nóng.
Với sơ đồ này, nguồn nước nóng sẽ được cung cấp liên tục nhờ hệ thống năng lượng mặt trời, giúp tiết kiệm điện năng và bảo vệ môi trường.
2. Cách lắp đặt đường ống nóng lạnh chi tiết và đúng kỹ thuật
Dưới đây là các bước cơ bản cần thực hiện để hệ thống đường ống nóng lạnh hoạt động ổn định và thuận tiện cho quá trình bảo trì.
2.1. Bước 1: Xác định vị trí lắp đặt đường ống nước
Vị trí đường ống cần được xác định dựa trên kiến trúc ngôi nhà, vị trí thiết bị sử dụng nước và phương án cấp nước. Không có yêu cầu chung rằng mọi đường ống phải được đặt ở độ cao tối thiểu 2 m.
Khi bố trí tuyến ống, cần lưu ý:
- Lựa chọn đường đi hợp lý, hạn chế chiều dài và số lượng đoạn chuyển hướng không cần thiết.
- Không tùy ý đục rãnh qua cột, dầm hoặc cấu kiện chịu lực.
- Tách đường ống nước khỏi hệ thống điện và các nguồn nhiệt không phù hợp.
- Bố trí van khóa tại những khu vực cần kiểm tra hoặc bảo trì riêng.
- Dành khoảng không phù hợp cho hiện tượng giãn nở của đường nước nóng.
- Bọc cách nhiệt cho tuyến nước nóng khi cần hạn chế thất thoát nhiệt.
- Hạn chế đặt mối nối tại vị trí âm tường khó tiếp cận.
Ống nước nóng và ống nước lạnh có thể được bố trí song song nhưng cần có khoảng cách phù hợp, phương án nhận diện rõ ràng và biện pháp cách nhiệt khi cần thiết. Khoảng cách và đường kính ống phải được xác định theo bản vẽ, không sử dụng một thông số 20 cm chung cho mọi công trình.
2.2. Bước 2: Vẽ sơ đồ lắp đặt đường ống nóng lạnh
Sơ đồ chi tiết giúp đội ngũ thi công xác định rõ vị trí thiết bị, hướng đi của đường ống và các điểm chia nhánh. Bản vẽ nên thể hiện:
- Tuyến nước lạnh và tuyến nước nóng.
- Đường kính của từng đoạn ống.
- Vị trí van khóa, van an toàn và phụ kiện.
- Điểm kết nối với bình hoặc máy nước nóng.
- Vị trí vòi sen, lavabo, bồn rửa và thiết bị sử dụng nước.
- Cao độ đầu chờ và hướng kết nối.
- Những đoạn cần cách nhiệt hoặc chừa khoảng giãn nở.
Sau khi thi công, nên chụp ảnh hoặc lưu lại bản vẽ hoàn công của tuyến ống trước khi trát kín. Thông tin này giúp hạn chế nguy cơ khoan trúng đường ống khi sửa chữa hoặc lắp đặt thiết bị sau này.
Sơ đồ đường ống nóng lạnh trong nhà (nguồn: sưu tầm)
2.3. Bước 3: Lắp đặt các vòi nước cho đường ống nóng lạnh
Việc tạo rãnh kỹ thuật trên tường cần được thực hiện theo bản vẽ, tránh tác động đến kết cấu chịu lực của công trình. Các đầu chờ phải được cố định chắc chắn, đúng cao độ và khoảng cách tương ứng với thiết bị sẽ lắp đặt.
Với các đầu nối ren, có thể sử dụng băng PTFE, còn gọi là băng tan, để hỗ trợ làm kín. Băng PTFE chỉ sử dụng cho mối nối ren, không áp dụng cho mối nối hàn nhiệt giữa ống và phụ kiện PP-R.
Đối với ống PP-R, đầu ống và phụ kiện cần được kết nối bằng máy hàn nhiệt chuyên dụng. Quá trình hàn phải tuân thủ nhiệt độ, chiều sâu lắp ghép, thời gian gia nhiệt và thời gian làm nguội tương ứng với từng đường kính.
Trước khi trát kín rãnh hoặc hoàn thiện bề mặt, hệ thống cần được kiểm tra và thử áp theo yêu cầu của hồ sơ thiết kế. Không nên chỉ kiểm tra bằng mắt vì một số mối nối có thể rò rỉ khi hệ thống chịu áp lực vận hành.

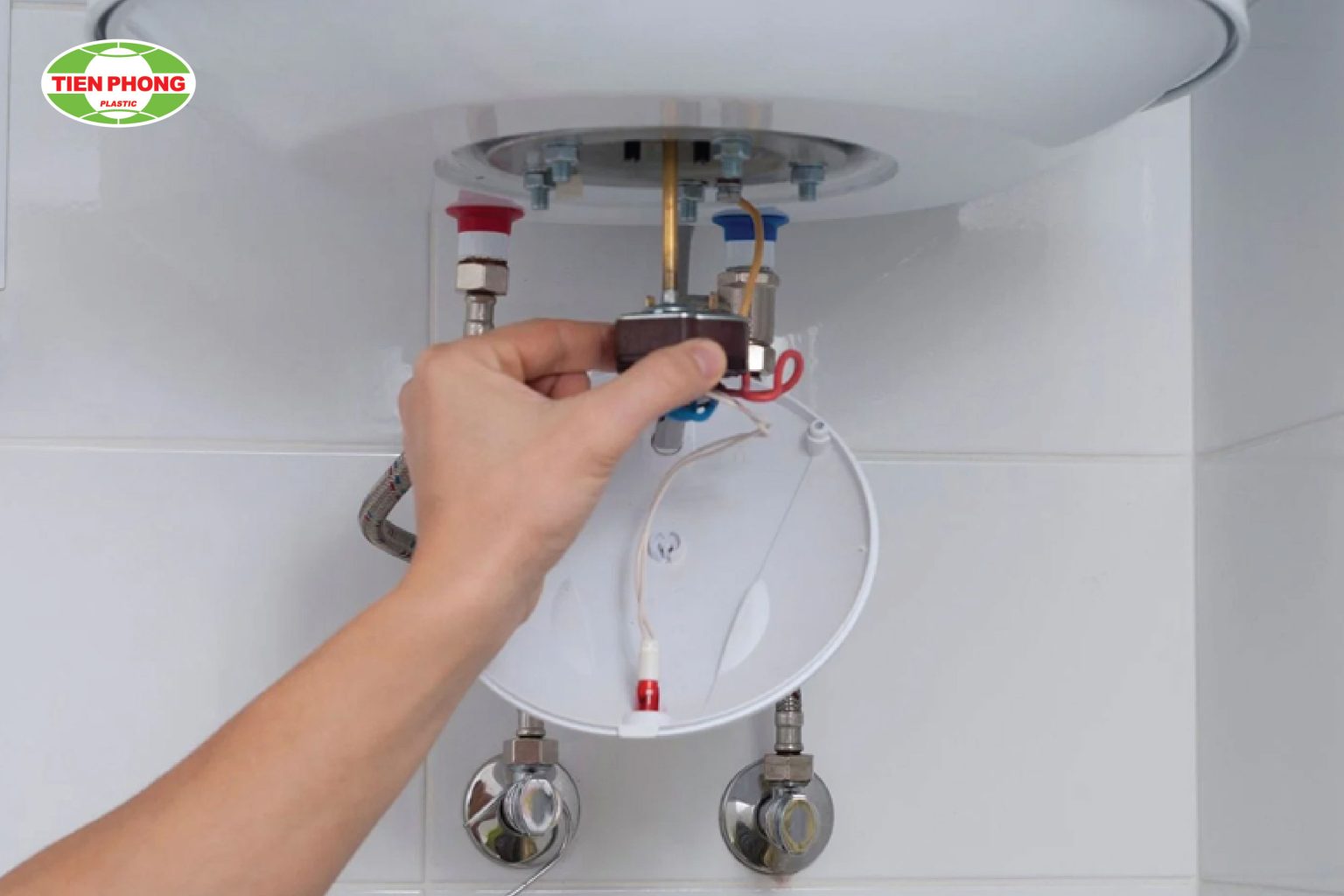

2.4. Bước 4: Kết nối đường nước nóng từ bình đến thiết bị sử dụng
Đường nước lạnh vào và đường nước nóng ra cần được nhận diện rõ ràng để tránh đấu nhầm. Có thể sử dụng ký hiệu màu xanh cho nước lạnh và màu đỏ cho nước nóng trên bản vẽ hoặc tại vị trí đầu chờ.
Khi kết nối bình nước nóng với vòi sen, vòi rửa và các thiết bị khác, cần sử dụng phụ kiện phù hợp với nhiệt độ và áp suất làm việc. Van an toàn, van khóa và đường xả phải được lắp theo hướng dẫn của nhà sản xuất thiết bị.
Đối với bình nước nóng dùng điện, cần làm đầy nước và xả hết không khí trong bình trước khi cấp điện. Hệ thống điện phải có aptomat phù hợp, thiết bị chống rò điện và tiếp địa theo yêu cầu kỹ thuật. Công đoạn đấu nối điện nên được thực hiện bởi người có chuyên môn.
3. Các nguyên tắc khi lắp đặt đường ống nóng lạnh
3.1. Bố trí chiều dài đường ống hợp lý
Tuyến ống ngắn và ít đoạn chuyển hướng thường giúp giảm tổn thất áp lực và thời gian chờ nước nóng tại thiết bị. Tuy nhiên, không nên rút ngắn đường ống bằng cách đi xuyên qua kết cấu hoặc bố trí tại vị trí khó kiểm tra.
Áp lực và lưu lượng nước còn phụ thuộc vào đường kính ống, độ cao bồn, công suất máy bơm, số lượng phụ kiện và số thiết bị hoạt động đồng thời. Vì vậy, đường kính cần được tính toán theo nhu cầu thực tế, không chỉ căn cứ vào việc tuyến ống dài hay ngắn.
3.2. Sử dụng ống PP-R phù hợp với nước nóng
Đối với hệ thống nước nóng, ống PP-R là một trong những dòng vật liệu thường được sử dụng. Ống PP-R Tiền Phong có nhiều đường kính và cấp áp suất khác nhau, phục vụ hệ thống cấp nước nóng – lạnh trong công trình.
Ống nhựa chịu nhiệt PP-R Tiền Phong
Khi lựa chọn, không nên chỉ căn cứ vào đường kính ngoài hoặc ký hiệu PN. Khả năng chịu áp của ống PP-R thay đổi theo nhiệt độ và thời gian vận hành. Vì vậy, cần đối chiếu bảng áp suất, nhiệt độ và tuổi thọ làm việc trong catalogue để chọn đúng quy cách.
Ống PP-R vẫn có hiện tượng giãn nở khi nhiệt độ thay đổi. Với tuyến ống dài hoặc đi nổi, cần bố trí điểm cố định, gối đỡ, khoảng giãn nở hoặc giải pháp bù giãn nở phù hợp. Đường nước nóng cũng nên được bọc cách nhiệt tại những vị trí cần hạn chế thất thoát nhiệt.
Không nên khẳng định ống PP-R hoàn toàn không bị ảnh hưởng bởi axit hoặc kiềm. Nếu sử dụng để dẫn môi chất khác nước sinh hoạt, cần kiểm tra khả năng tương thích theo loại hóa chất, nồng độ, nhiệt độ và thời gian tiếp xúc.
Xem thêm về ống nhựa chịu nhiệt PP-R Tiền Phong:
3.3. Tránh bố trí quá nhiều thiết bị trên một đường ống nhánh
Không nên đấu quá nhiều thiết bị có khả năng sử dụng đồng thời vào một đường ống nhánh nhỏ. Khi nhiều vòi cùng mở, lưu lượng phân phối có thể giảm và nhiệt độ nước tại vòi trộn có thể thay đổi.
Đối với nhà có nhiều phòng tắm hoặc nhiều tầng, cần tính toán đường kính ống chính, ống nhánh và khả năng sử dụng đồng thời. Có thể bố trí từng nhánh riêng hoặc hệ thống chia nước phù hợp để thuận tiện cân bằng lưu lượng và bảo trì.
3.4. Đặt bồn chứa nước ở vị trí phù hợp
Bồn chứa không bắt buộc phải đặt ngoài trời. Vị trí lắp đặt cần có kết cấu đủ khả năng chịu tải, bề mặt kê đỡ ổn định và thuận tiện cho việc kiểm tra, vệ sinh.
Nếu sử dụng cấp nước tự chảy, cao độ bồn có ảnh hưởng đến áp lực tại thiết bị. Trường hợp chênh lệch cao độ không đủ, có thể cần máy bơm tăng áp được lựa chọn theo nhu cầu sử dụng.
Van một chiều không phải lúc nào cũng được lắp trực tiếp tại bồn chứa. Vị trí van, phao, đường tràn và đường thông hơi cần được xác định theo sơ đồ cấp nước của công trình và hướng dẫn của thiết bị.
3.5. Kiểm tra hệ thống trước khi đưa vào sử dụng
Sau khi hoàn thành lắp đặt, cần kiểm tra các mối hàn, đầu nối ren, van và vị trí liên kết với thiết bị. Hệ thống phải được thử kín, thử áp theo hồ sơ thiết kế trước khi che kín đường ống hoặc bàn giao.
Khi chạy thử, cần xả khí, kiểm tra lưu lượng nước tại từng thiết bị và theo dõi sự thay đổi áp lực khi nhiều vòi cùng hoạt động. Đối với bình nước nóng, phải kiểm tra van an toàn, đường xả, thiết bị chống rò điện và hệ thống tiếp địa trước khi sử dụng.
Hy vọng qua bài viết này, bạn đã có thể nắm rõ các bước lắp đặt đường ống nóng lạnh chi tiết và chính xác. Nếu cần tư vấn hoặc hỗ trợ về sản phẩm và kỹ thuật, đừng ngần ngại liên hệ với đội ngũ Công ty cổ phần Nhựa Thiếu niên Tiền Phong phía Nam để nhận được sự hỗ trợ tận tình và chu đáo nhất.
